Материалы для занятий по архитектурной графике, колористике и композиции

Зачем нужен:

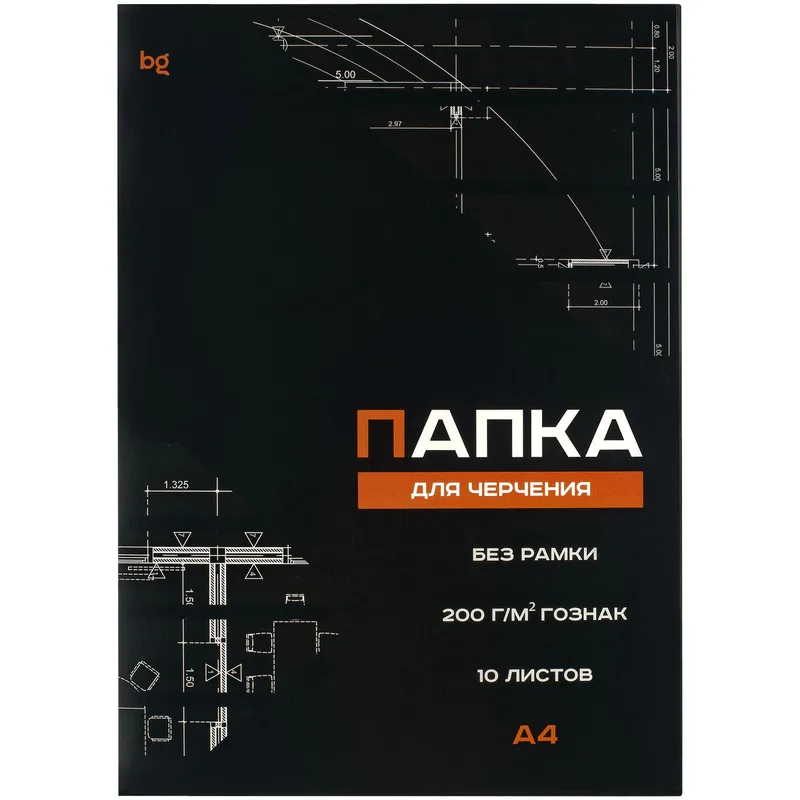

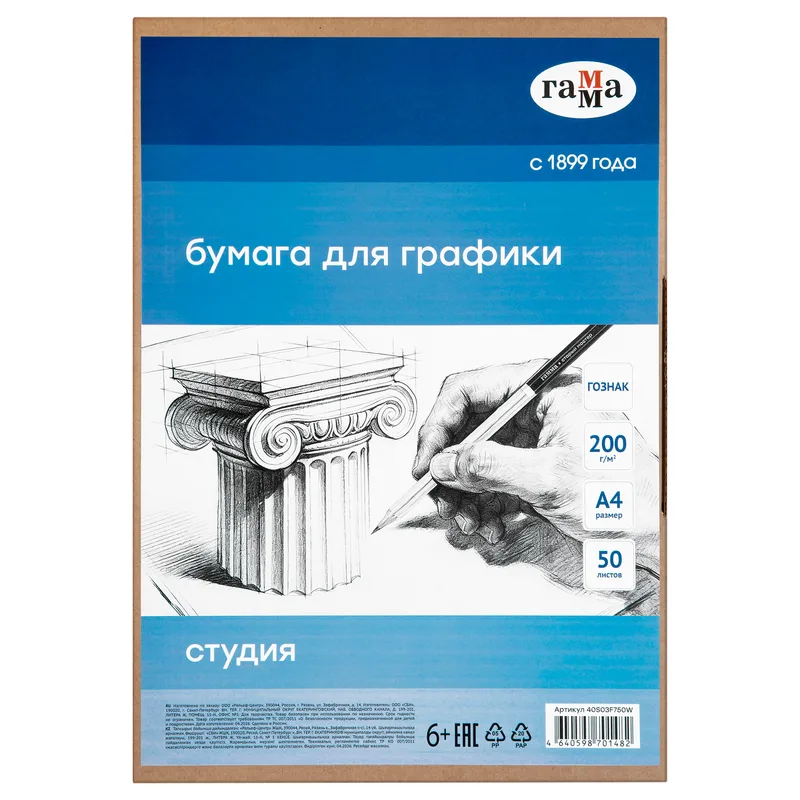

Ватман А4, 200 г/м² (Гознак): все графические работы формата А4

Плотный чертёжный ватман Гознака — основной лист для графических работ практикума: упражнения на толщину линии, штриховку, отмывку тоном и рамку со штампом по ГОСТ 2.104. Плотность 200 г/м² держит и карандаш, и линер, и лёгкую отмывку без коробления.

Поверхность гладкая, без выраженного зерна: линия линера ложится ровно, а ластик не поднимает ворс. Десяти листов хватает на первые графические работы; расход зависит от числа переделок, поэтому в «по желанию» вынесен запас на 50 листов.

На что смотреть: лист не должен быть мелованным — по глянцу карандаш скользит, а гуашь скатывается.

Зачем нужен:

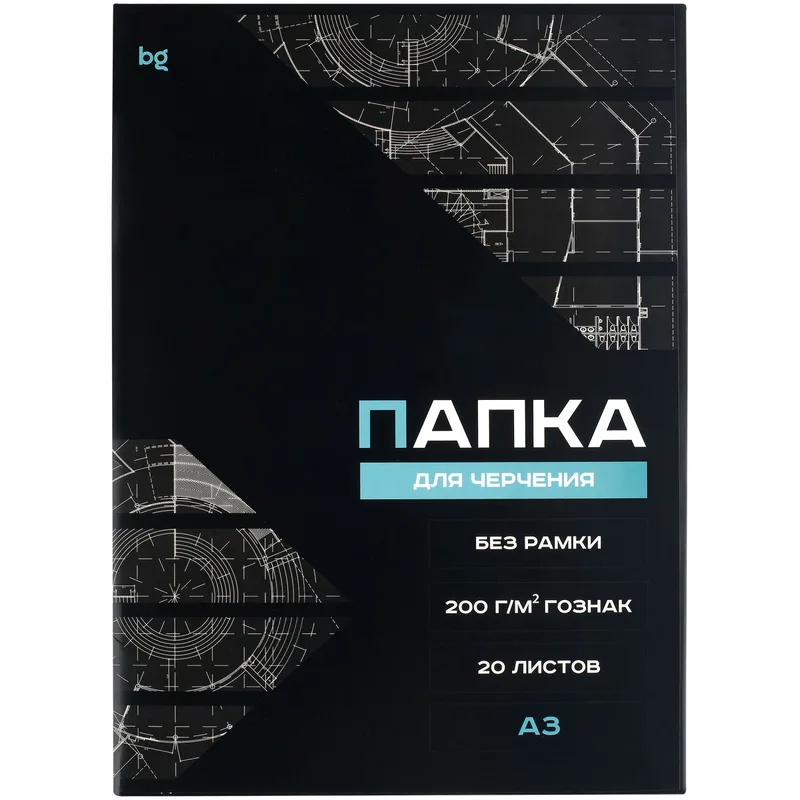

Ватман А3, 20 листов, 200 г/м² (Гознак): колористические работы и планшеты формата А3

Формат А3 нужен для колористических упражнений и для планшетов, где несколько проекций собираются на одном листе. Двадцать листов — минимум на курс: на А3 идут и тональные разборы, и цветовые выкраски, и построение в увеличенном масштабе, где сопряжения и аксонометрия на А4 получаются слишком мелкими.

Плотность 200 г/м² на бумаге Гознака держит гуашь без коробления, если лист закреплён малярной лентой по периметру, и не просвечивает при обводке линером. Та же бумага, что в папке А4, — тон и фактура листов одного планшета совпадают.

Зачем нужен:

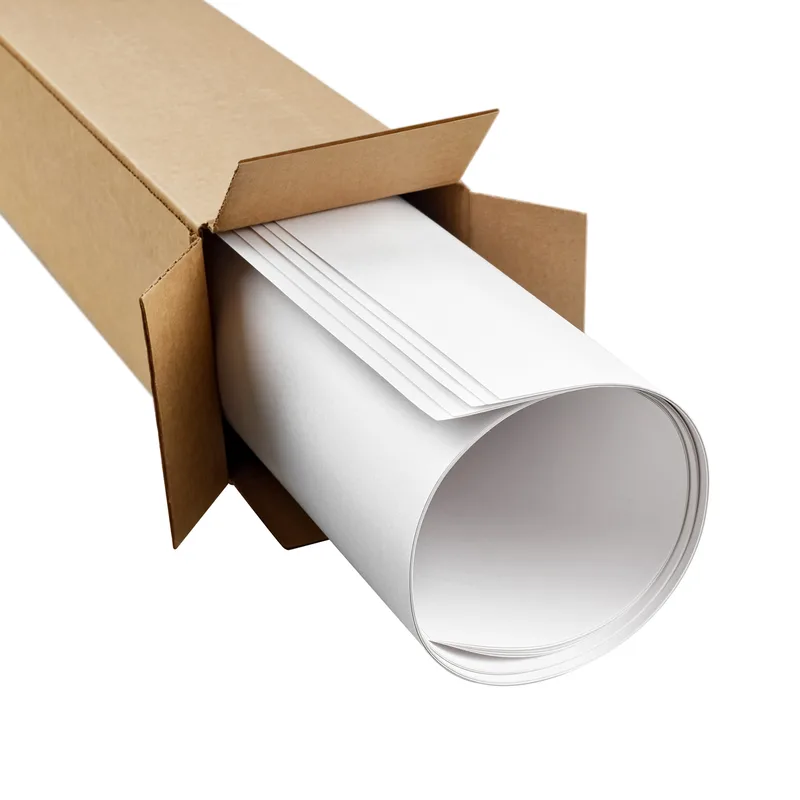

Ватман А1, 5 листов, 160 г/м²: контрольная графическая работа и большие планшеты

Лист А1 (610×860 мм) нужен для контрольной графической работы, которую выполняют на подрамнике 55×75 см, и для итоговых планшетов, где фасад, план и разрез собираются вместе. Из одного листа А1 выходит два листа А2 или четыре А3 — так же режут запас под крупные упражнения.

Пять листов в коробке — это два на контрольную работу с запасом на переделку и ещё три на планшеты. Ватман 160 г/м² натягивается на подрамник мокрым способом и после высыхания даёт ровную плоскость; перевозится и хранится в коробке, не мнётся.

Зачем нужен:

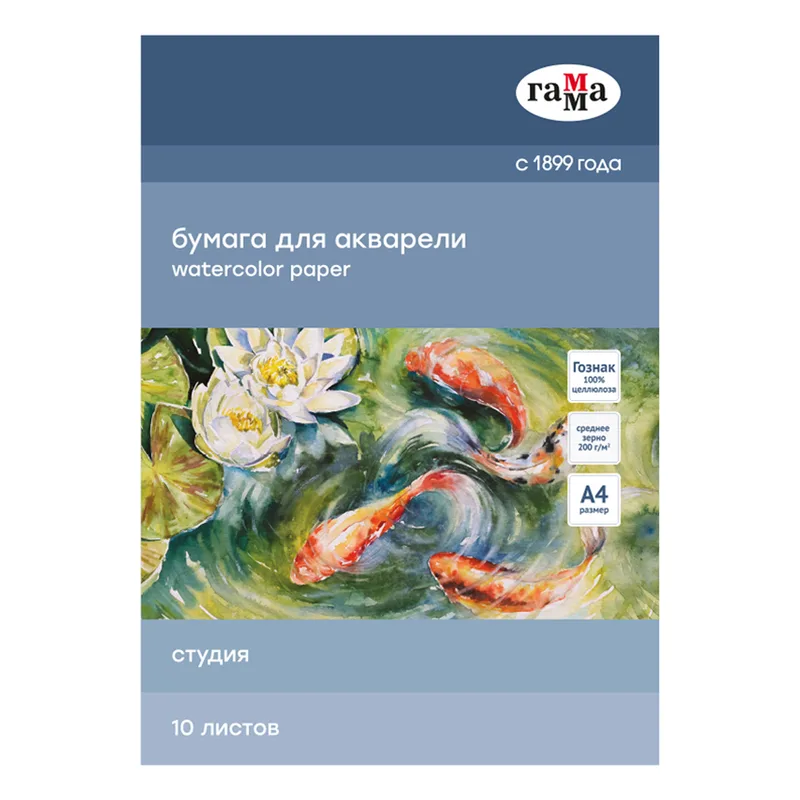

Бумага акварельная А4, 200 г/м²: выкраски гуашью

Выкраски — растяжки тона, цветовые круги, упражнения «затемнение» и «оттенки зелёного» — делаются мокрой краской, и обычный ватман под ней идёт волной. Акварельная бумага среднего зерна впитывает воду ровно и после высыхания остаётся плоской.

Зерно среднее: достаточно фактуры, чтобы краска ложилась бархатно, и достаточно гладкости, чтобы граница между двумя выкрасками оставалась чёткой. Плотность 200 г/м² выдерживает несколько слоёв гуаши и малярную ленту.

Зачем нужен:

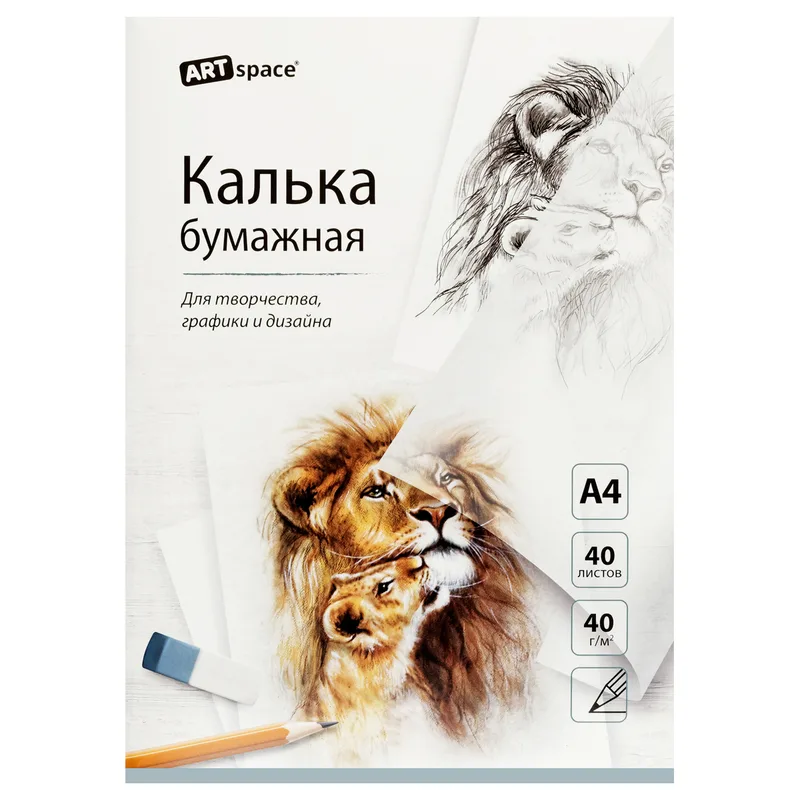

Калька: перевод рисунка и проверка построения

Калька под карандаш нужна там, где чертёж переносится с черновика на чистовик или проверяется наложением: положили кальку на построение, обвели, приложили к эталону — расхождения видны сразу. Так проверяют пропорции обломов и сопряжения.

Плотность 40 г/м² — прозрачная, но не рвущаяся под линером. Сорок листов в папке — запас на весь курс: калька уходит быстро, потому что на ней же делают варианты компоновки листа, не трогая чистовик.

Зачем нужен:

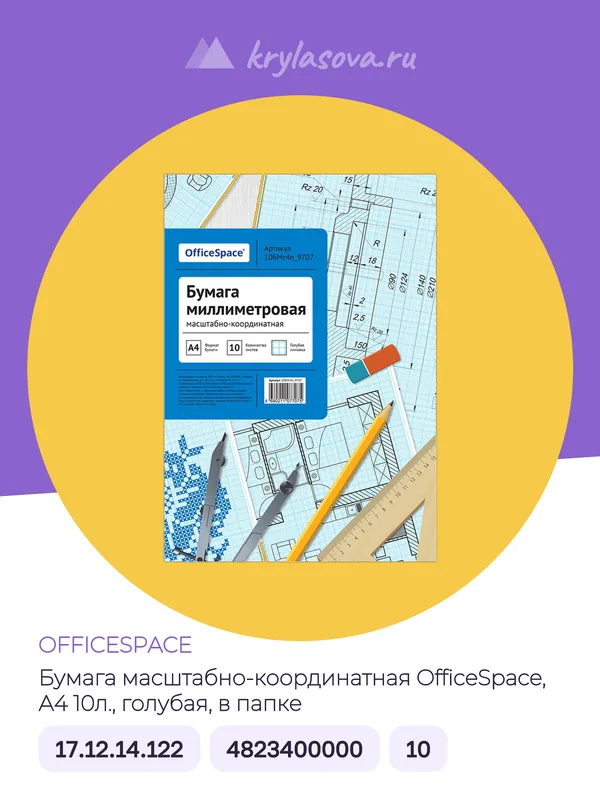

Миллиметровая бумага: развёртки и схемы

На миллиметровке строят развёртки макетов и схемы, где важен масштаб, а не оформление: сетка в миллиметр заменяет линейку при откладывании десятков размеров. Раскроить развёртку куба или призмы для макета на ней быстрее и точнее, чем на ватмане.

Голубая сетка не копируется и не мешает глазу; десяти листов А4 хватает на весь комплект учебных макетов.

Зачем нужен:

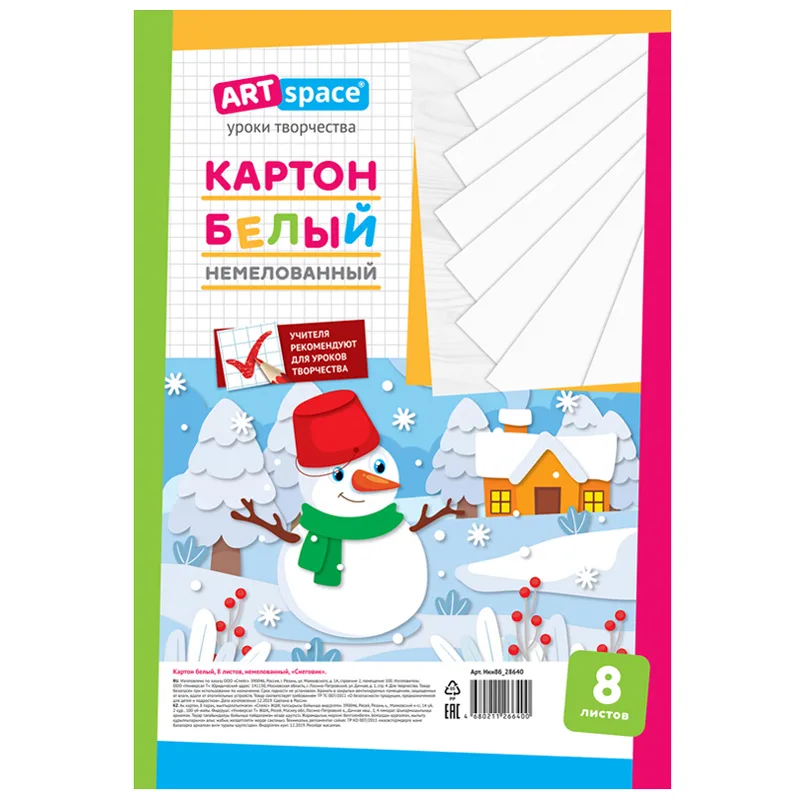

Картон немелованный: черновые макеты и подложки

Черновые макеты по композиции делаются из плотного белого картона: он режется ножом с одного прохода, держит форму без каркаса и не блестит, поэтому объём читается по тени, а не по бликам. Из этого же картона режут подложки под макет и шаблоны.

Немелованный — принципиально: на мелованном картоне клей ПВА не схватывается и гуашь скатывается. Восьми листов А4 хватает на первые упражнения; для подложек 400×500 мм лист собирается из двух.

Зачем нужен:

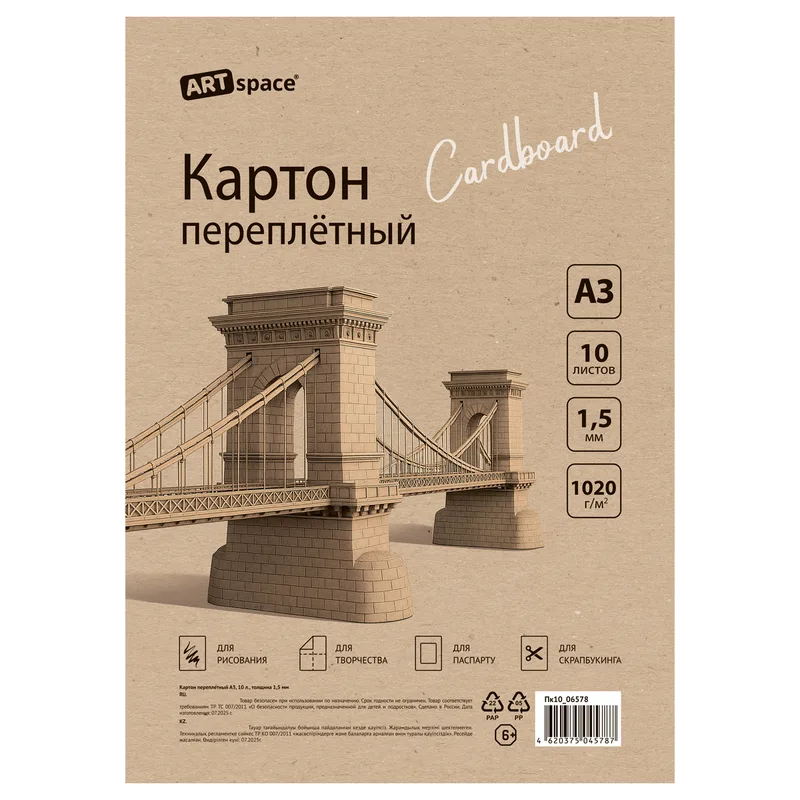

Картон переплётный А3, 10 листов, 1,5 мм: очень плотный, под чистовые макеты и подложки

Переплётный картон толщиной 1,5 мм — самый плотный из доступных: не гнётся под собственным весом, держит форму без каркаса и не коробится от клея. На нём собирают чистовые макеты по композиции и режут жёсткие подложки под макеты 400×500 мм. Десять листов А3 — на курс.

Режется только ножом по металлической линейке, в два-три прохода; ножницы его не берут. Тонкий немелованный картон А4 из набора — для черновиков и пробных форм, этот — для итоговой подачи.

Зачем нужен:

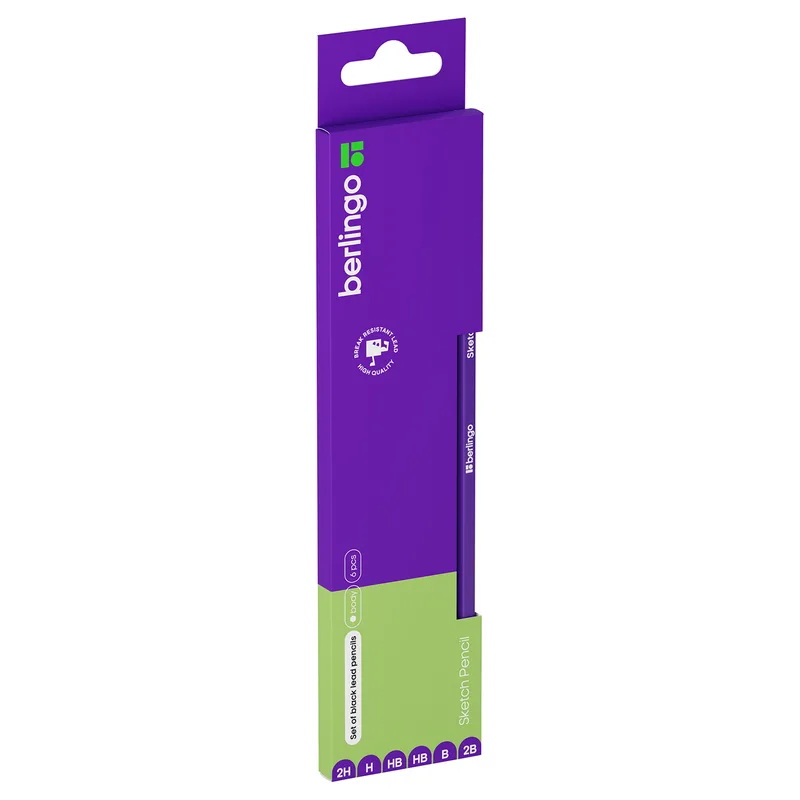

Шесть карандашей 2H–2B в одном наборе: построение и тон

В наборе ровно та шкала, что нужна на занятиях: 2H и H для построения (линия тонкая, светлая, легко стирается), HB и F для рабочей обводки, B и 2B для теней и тонального разбора. Один набор закрывает и черчение, и упражнения на тон.

Карандаши шестигранные, заточенные, грифель не крошится при заточке ножом — это важно, потому что для чертежа затачивают «на конус» длиннее, чем даёт точилка. Набор выбран по отзывам покупателей: ровный грифель по всей шкале твёрдости.

Как пользоваться: построение ведите 2H без нажима, обводку — HB, тени — B и 2B слоями. Так линия построения потом не просвечивает сквозь обводку.

Зачем нужен:

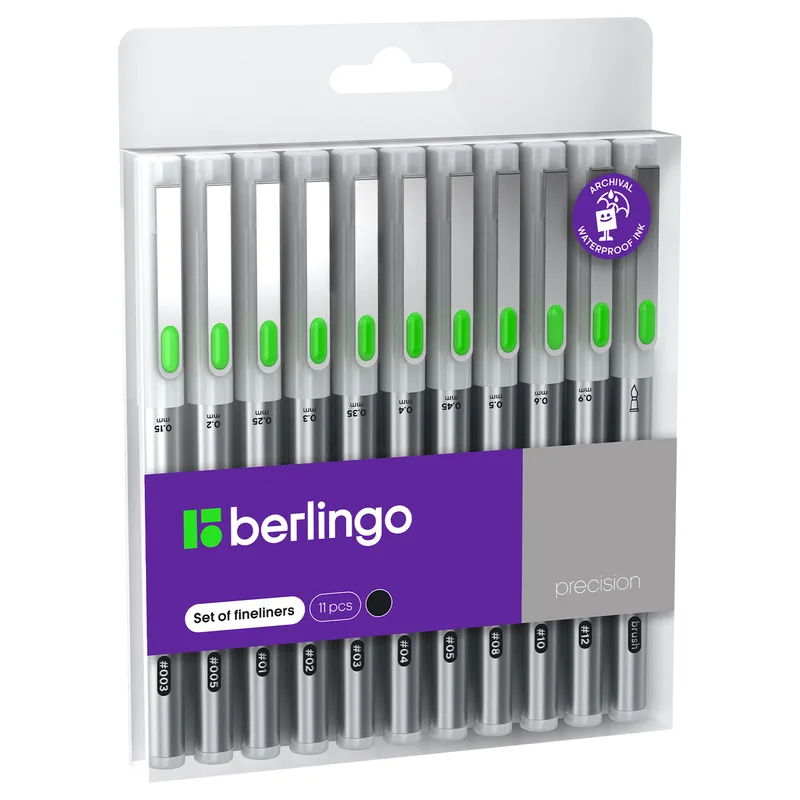

Одиннадцать линеров, толщина линии от 0,15 до 0,9 мм: вся шкала ГОСТ 2.303 в одном пенале

Пигментные линеры — замена рапидографа для обводки чертежа тушью. Одиннадцать толщин закрывают всю шкалу линий чертежа: тонкие 0,15–0,25 мм — выносные, размерные и осевые, средние 0,3–0,5 мм — основной контур, толстые 0,6–0,9 мм — рамка листа, штамп и линии обреза. Трёх линеров для этого мало: приходится вести две разные линии одним пером.

Пигментные чернила водостойкие и не смываются при последующей отмывке — сначала обводят, потом кладут тон. Наконечник в металлической обойме позволяет вести линию вдоль линейки, не пачкая её. Пенал с крышкой — линеры не сохнут и не теряются.

Зачем нужен:

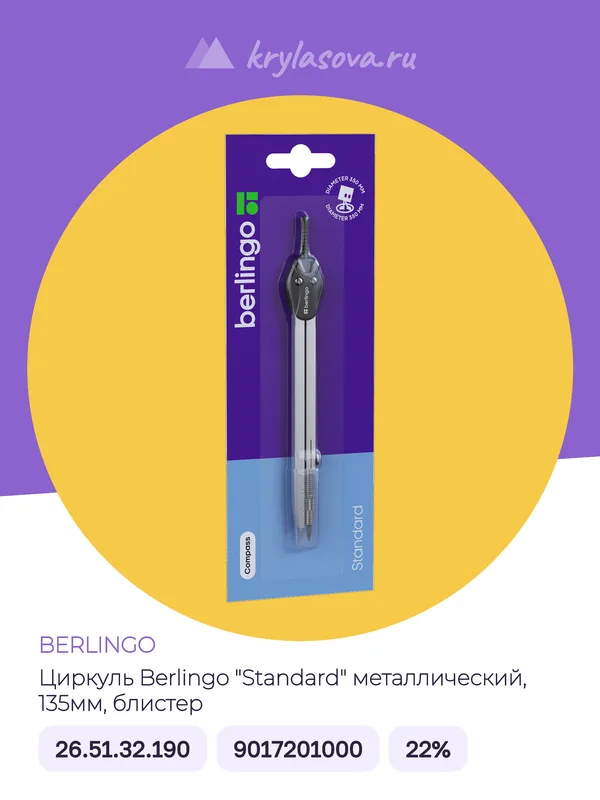

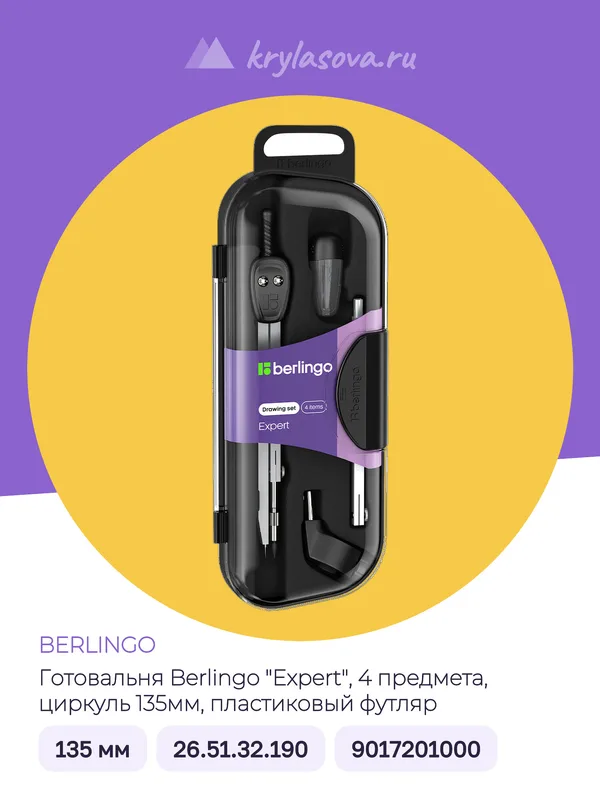

Циркуль металлический 135 мм

Циркуль нужен с первой же работы: окружности обломов, сопряжения, деление отрезков и перенос размеров. Металлический с длиной ножки 135 мм берёт радиус до 15 см — этого достаточно для формата А3, а на большие дуги есть лекала.

В набор взят простой циркуль вместо готовальни: он вдвое дешевле, а колёсный фиксатор радиуса у Berlingo Standard держит раствор при многократном обводе. Готовальня с удлинителем и запасными грифелями вынесена в «по желанию».

Грифель в циркуле затачивайте «лопаткой» под тем же наклоном, что и карандаш, — тогда толщина дуги совпадёт с толщиной прямых.

Зачем нужен:

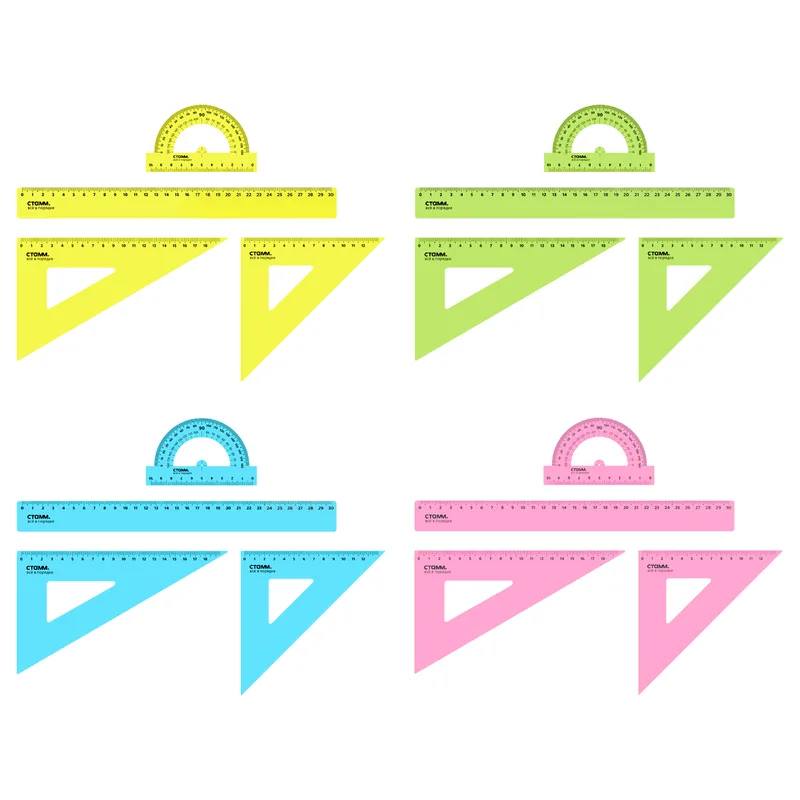

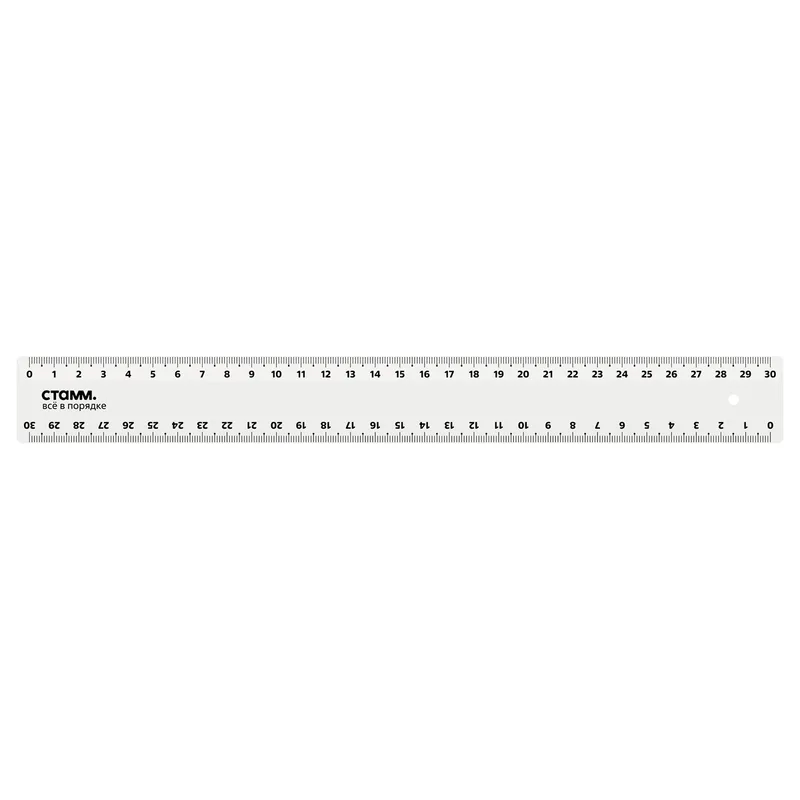

Линейка 30 см, угольники 45° и 30°/60°, транспортир — один набор

Набор закрывает сразу три строки перечня: линейка 30 см для разметки листа, угольники 45° и 30°/60° для проекций и штриховки под стандартными углами, транспортир для аксонометрии и репера. Инструменты одного производителя — значит шаг делений совпадает, и размер, отложенный линейкой, совпадает с размером по угольнику.

Пластик прозрачный: под инструментом видно и построение, и наносимую линию. Именно за это в статье про линейки в нашем блоге отвергнуты цветные и металлические: за первыми не видно чертёж, вторые мажут грифель по листу.

Как пользоваться: угольник ведут по линейке или рейсшине, а не по краю листа — так параллельность не зависит от того, насколько ровно закреплён лист.

Зачем нужен:

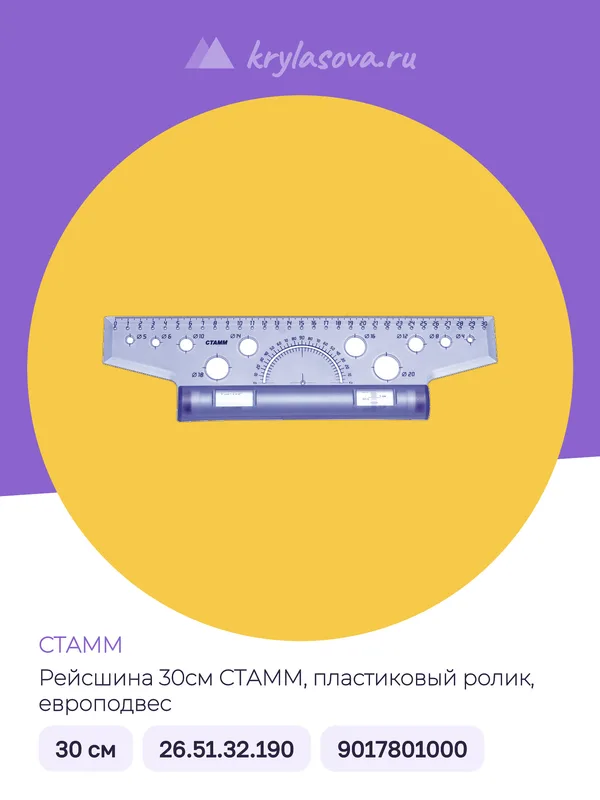

Рейсшина 30 см с роликом: параллельные линии без доски

Рейсшина с роликом держит линейку параллельно самой себе: ролик катится по листу или планшету, и все горизонтали фасада, линии этажей и штриховка выходят строго параллельными. Тридцать сантиметров — самая длинная рейсшина у поставщика; на планшете 55×75 её ведут по лицевой кромке, а длинные линии продолжают по линейке 50 см.

Тридцати сантиметров хватает на формат А3. Рейсшина работает и на столе без доски: лист закрепляют малярной лентой, ролик ставят на лист. Металлический ролик у старшей модели тяжелее и точнее, но для учебных форматов пластикового достаточно.

Зачем нужен:

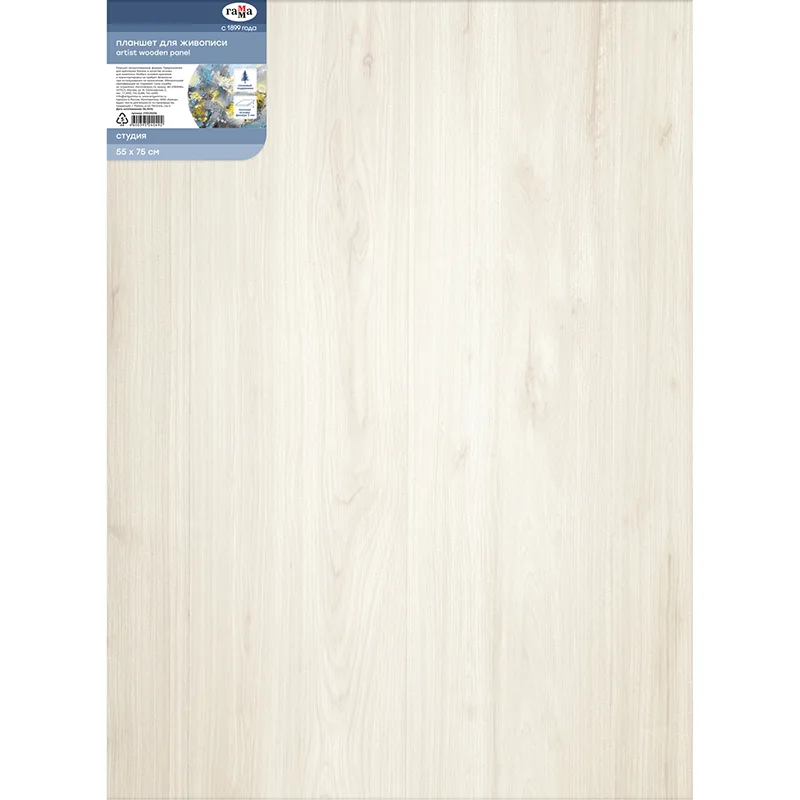

Планшет фанерный 55×75 см: натянуть лист под контрольную графическую работу

Контрольная графическая работа выполняется на листе, натянутом на планшет 55×75 см: ватман А1 смачивают, приклеивают кромками к планшету, и после высыхания он даёт ровную, звонкую плоскость, на которой отмывка ложится без волн. Фанерный планшет Гамма «Студия» — ровно этого размера, негрунтованный, чтобы кромки листа держались на дереве.

Тот же планшет служит чертёжной доской для всего курса: лист крепят малярной лентой, рейсшина катится по нему как по доске. На столе он лежит под небольшим наклоном, опираясь на край.

Зачем нужен:

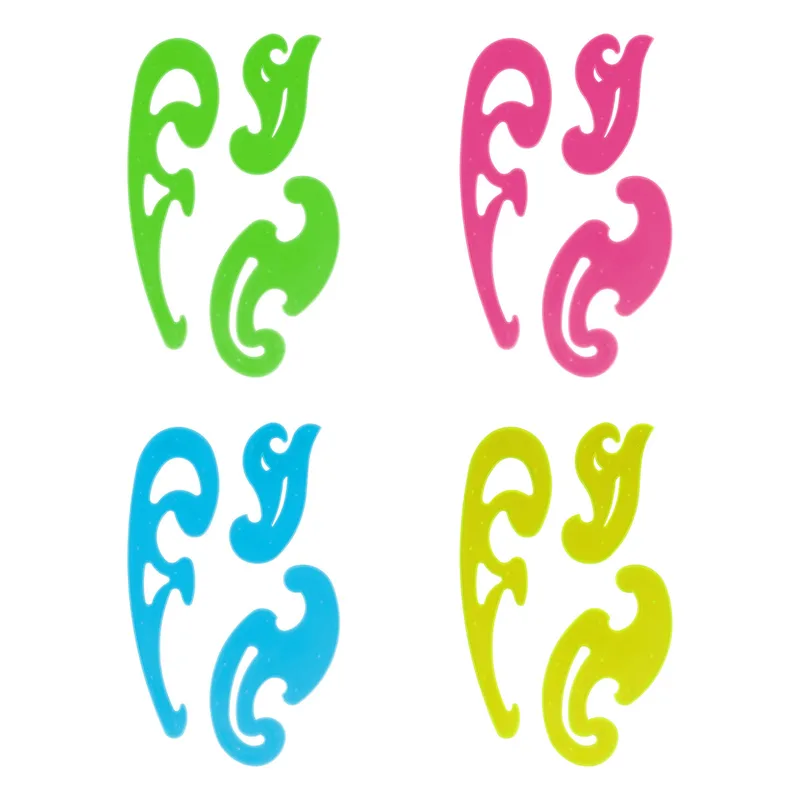

Набор лекал: плавные кривые в развёртках и планах

Лекала нужны там, где циркуль не справляется: волюты, кривые обломов, эллипсы аксонометрии и плавные линии планов. Три размера — 25, 17 и 12 см — покрывают кривые от мелкой детали до целого листа А3.

Прозрачный пластик с полкой: кромка приподнята над листом, и грифель не размазывается при ведении линии. Кривую подбирают по трём точкам построения и обводят участок, затем переставляют лекало на следующий участок с перекрытием.

Зачем нужен:

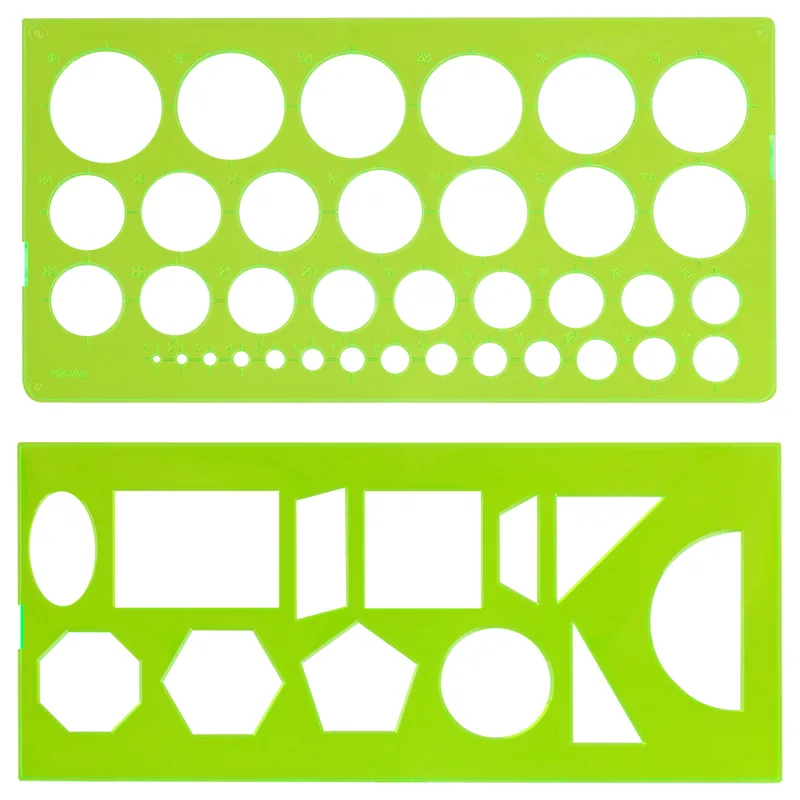

Трафареты фигур и окружностей: колонны, проёмы, условные знаки

Шаблон окружностей нужен почти в каждой работе, хотя в стандартные чертёжные наборы обычно не входит: мелкие окружности — сечения колонн, отверстия, условные знаки на планах — циркулем получаются с дыркой в центре и рваной линией. Трафарет даёт ровную окружность с одного движения.

В наборе — окружности и основные геометрические фигуры, что пригодится в упражнениях по композиции: квадраты, треугольники и круги одного ряда размеров для ритмических и масштабных рядов.

Зачем нужен:

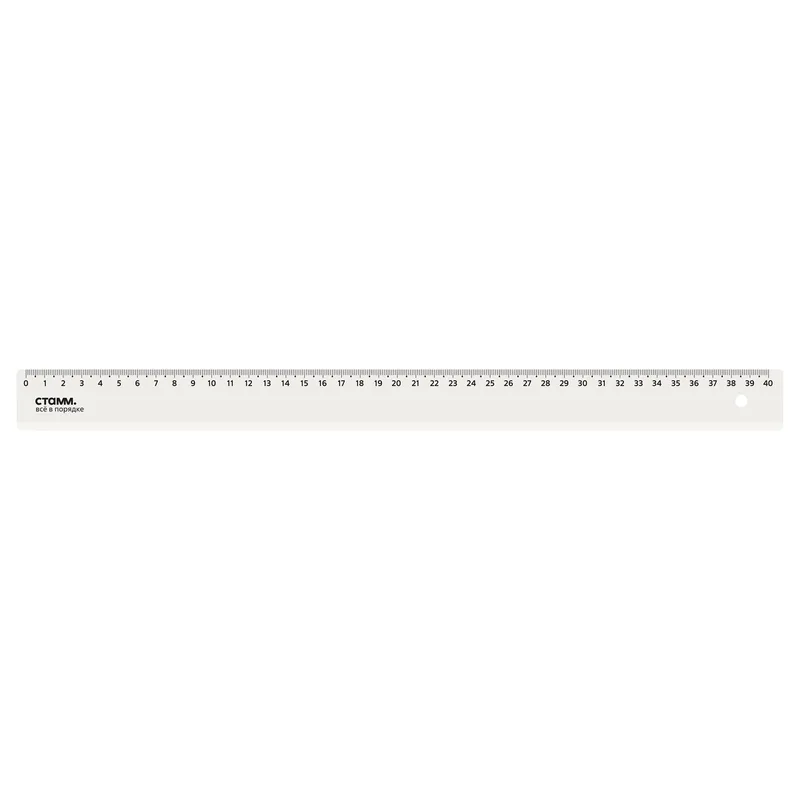

Линейка 40 см, пластиковая прозрачная: разметка листа А3

Сорок сантиметров — длина, которой хватает на короткую сторону листа А3 и на большую часть построений на А2: линейки 30 см из чертёжного набора для разметки листа мало. Прозрачный пластик — под линейкой видно и построение, и наносимую линию; засечки нанесены точно, шаг совпадает с угольниками того же производителя.

Пластик, а не металл, для карандаша: металлическая кромка мажет грифель по листу. Металлическая линейка в наборе есть отдельно — под нож.

Зачем нужен:

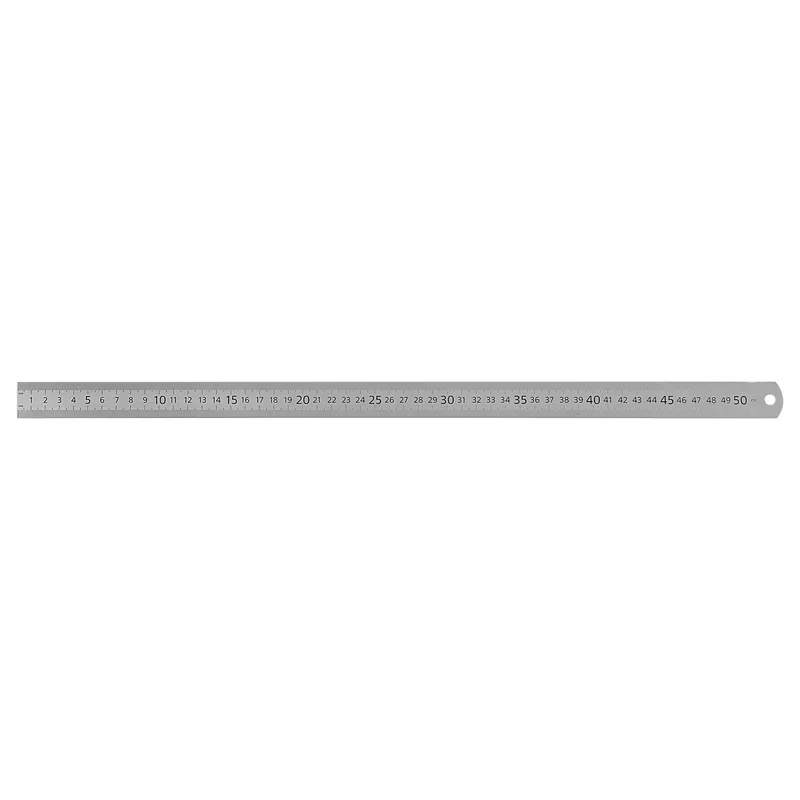

Линейка 50 см, стальная: резать по ней макет и размечать большие листы

Стальная линейка нужна там, где пластиковую нож бы испортил: раскрой картона под макет ведут только по металлу. Пятьдесят сантиметров — длина стороны заготовки подложки 400×500 мм; ей же размечают лист А1 под контрольную работу.

Для карандашных построений её не используют: металл мажет грифель и «магнитит» по листу. Хранится в чехле, кромка не тупится.

Зачем нужен:

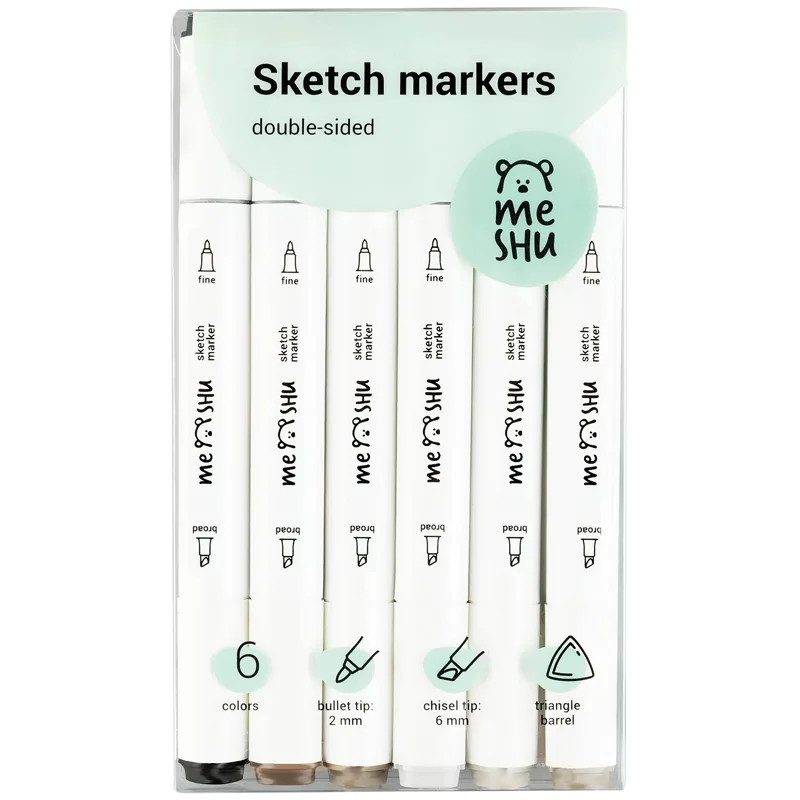

Шесть тёплых серых маркеров: градации тона

Серые маркеры — самый быстрый способ разобрать чертёж по тону: собственная тень, падающая тень, освещённая плоскость. Шесть градаций одного тёплого серого дают ровную шкалу без цветового сдвига, а два наконечника — пулевидный и клиновидный — закрывают и штрих, и заливку плоскости.

Маркерами делают эскизные отмывки фасадов и упражнения «тональная шкала» перед тем, как переходить к гуаши: ошибку в маркере видно сразу, а исправить проще. Тёплая гамма выбрана потому, что на белом ватмане холодные серые читаются синеватыми.

Зачем нужен:

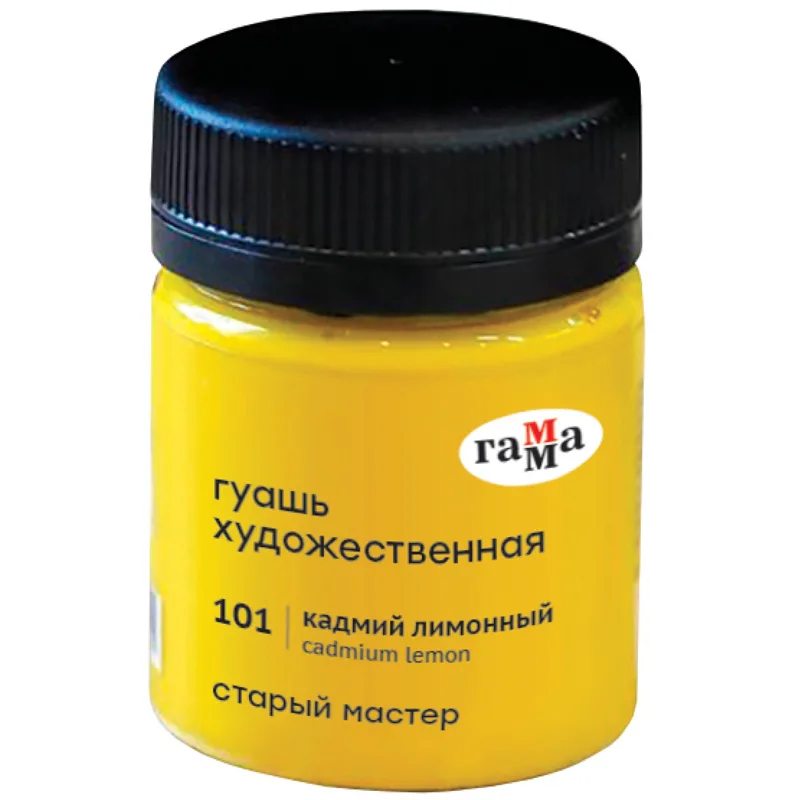

Гуашь кадмий лимонный 40 мл: жёлтый из базовой пятёрки

Лимонный жёлтый — холодный жёлтый базовой пятёрки колористики: из него с ультрамарином получаются чистые зелёные, с краплаком — оранжевые. Банка 40 мл художественной гуаши «Старый мастер»: кроющая, плотная, ровная выкраска с одного слоя.

Краски в наборе — отдельными банками, по одной каждого цвета: набор из двенадцати цветов даёт лишние оттенки, а нужных базовых объёмов не хватает.

Зачем нужен:

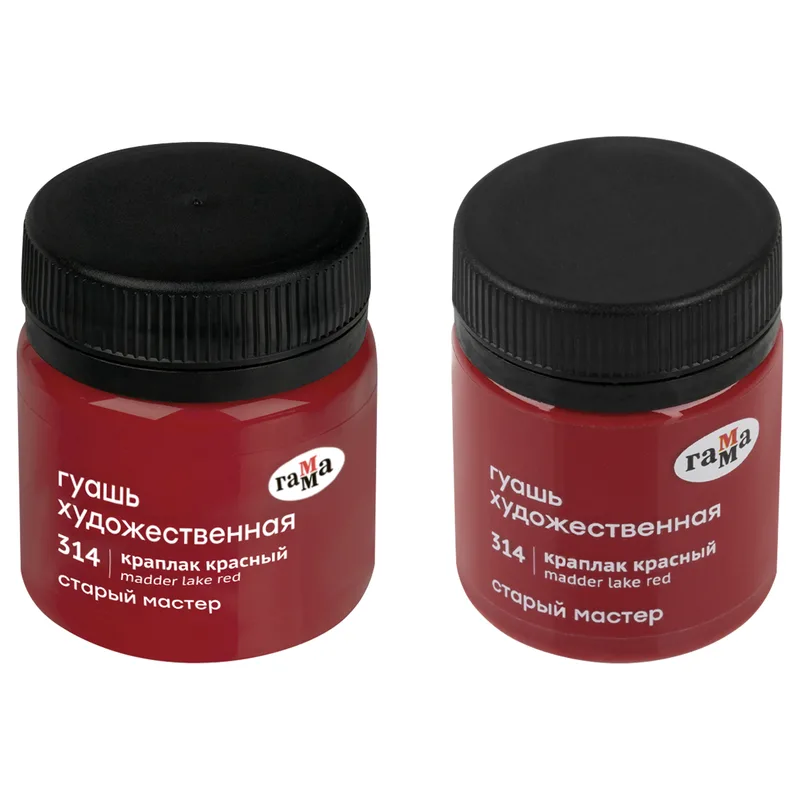

Гуашь краплак красный 40 мл: красный из базовой пятёрки

Краплак — холодный красный с фиолетовым оттенком, красный базовой пятёрки: с лимонным даёт оранжевые, с ультрамарином — фиолетовые, с белилами — чистые розовые без «грязи». Кадмий красный для этих замесов слишком тёплый.

Прозрачнее остальных цветов гуаши, поэтому в замесах его берут меньше, чем кажется: тон набирает силу по мере добавления.

Зачем нужен:

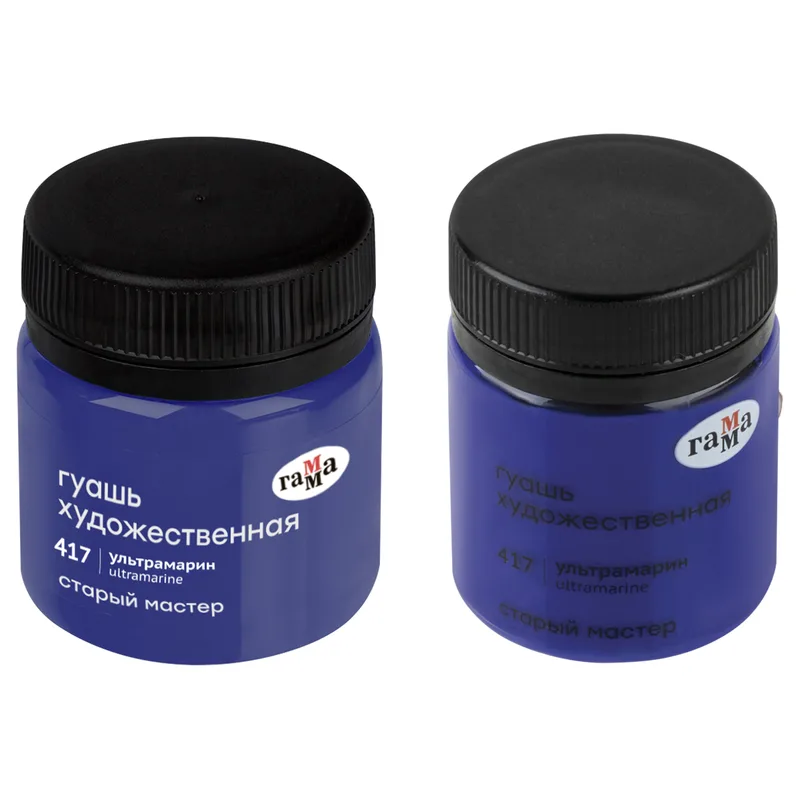

Гуашь ультрамарин 40 мл: синий из базовой пятёрки

Ультрамарин — тёплый синий с фиолетовым оттенком, синий базовой пятёрки: с лимонным даёт зелёные, с краплаком — фиолетовые, с чёрным и белилами — серые холодного ряда. Именно на нём строится цветовой круг в упражнениях по колористике.

Кроющая художественная гуашь: ровный тон на плоскости А4 с одного-двух слоёв, без полос.

Зачем нужен:

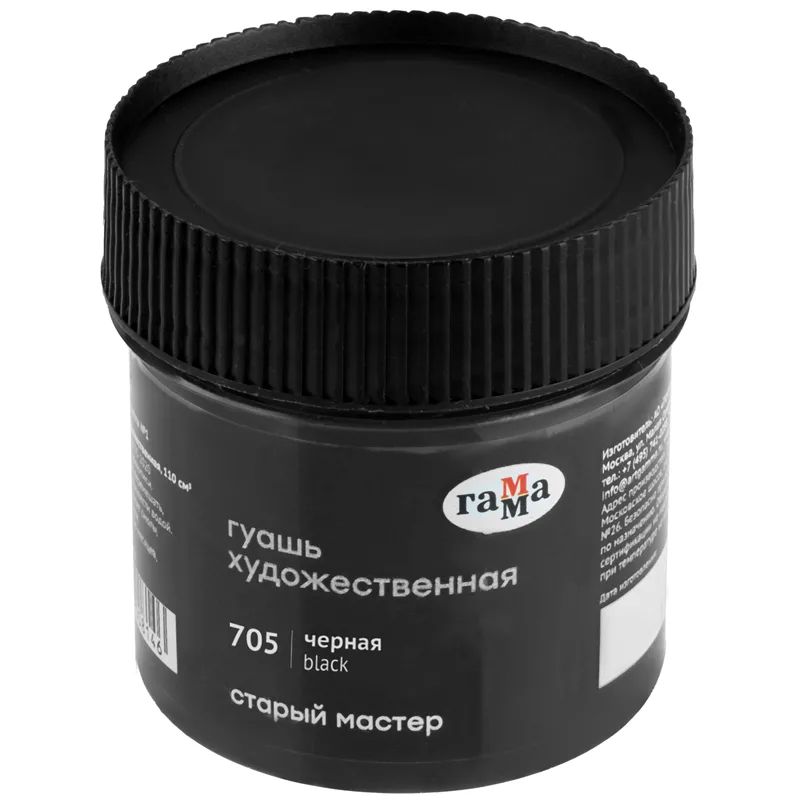

Гуашь чёрная 110 мл: тон и затемнение

Чёрная гуашь нужна в упражнениях «затемнение» и во всех тональных шкалах: каждый цвет разбирается от белого до чёрного, и чёрного уходит почти столько же, сколько белил. Поэтому банка 110 мл, а не 40: расход большой, а покупать вторую в середине курса некогда.

Одна банка на весь курс. С белилами даёт ахроматическую шкалу серых, с ультрамарином — глубокий холодный чёрный для теней.

Зачем нужен:

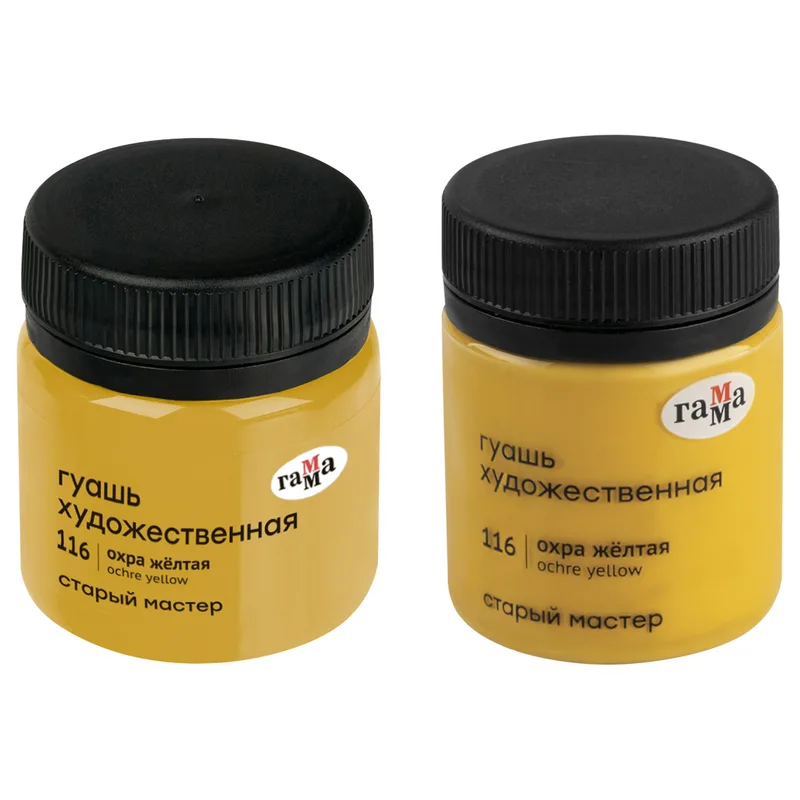

Гуашь охра жёлтая 40 мл: земляной цвет для затемнения и зелёных

Охра — первый земляной цвет колористики: в упражнении «затемнение» ею гасят чистые цвета без чёрного, а в «оттенках зелёного» она даёт тёплые оливковые. В базовую пятёрку не входит, но нужна в каждом втором упражнении по цвету.

Кроющая и недорогая, расходуется медленно — банки 40 мл хватает на курс.

Зачем нужен:

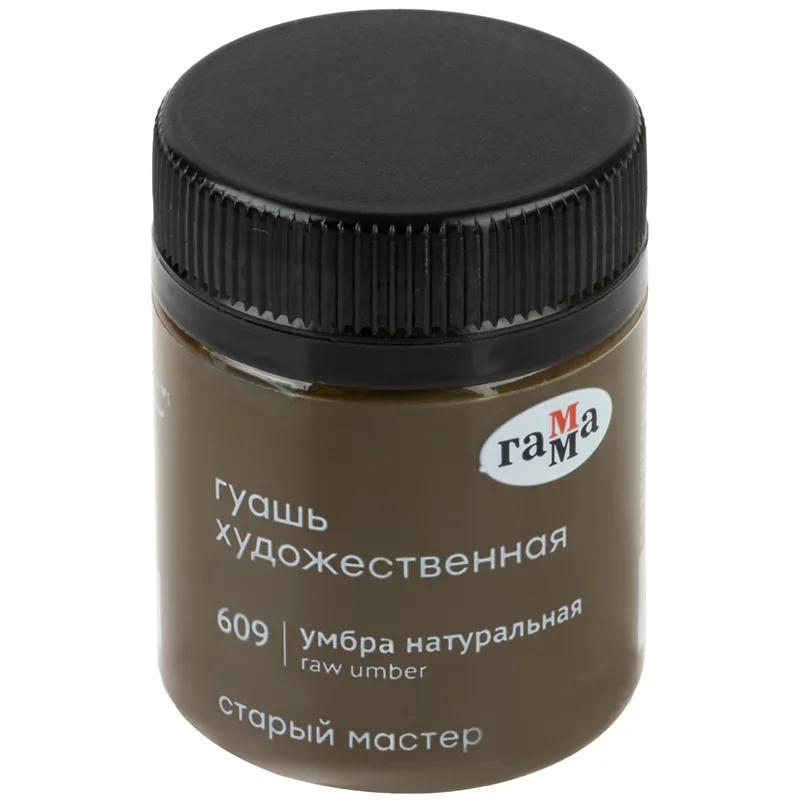

Гуашь умбра натуральная 40 мл: холодный земляной для теней

Умбра натуральная — холодный серо-коричневый: им затемняют тёплые цвета, не пачкая их чёрным, и прописывают тени на макетах. С белилами даёт серо-бежевые, которыми красят подложки и фон композиций.

Вместе с охрой закрывает земляные оттенки, которых в наборах гуаши обычно нет.

Зачем нужен:

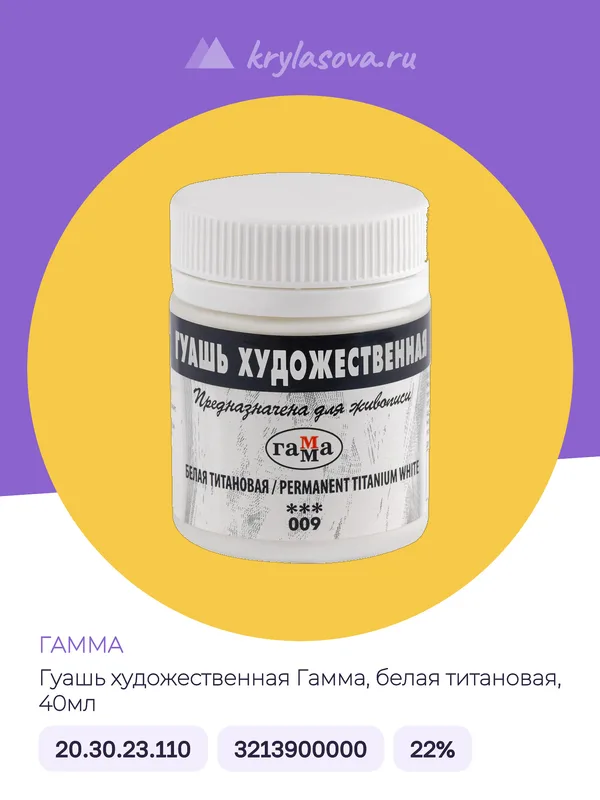

Белила титановые 40 мл — запас, расходуются быстрее всего

Белила — самая расходуемая краска в колористике: в каждой растяжке от цвета к белому их уходит больше, чем всех остальных вместе. Отдельная банка титановых белил 40 мл спасает набор от того, что белая туба кончается на второй неделе.

Титановые, а не цинковые: они плотнее и высветляют цвет без просвечивания нижнего слоя. Именно этой белой и стоит пользоваться для замесов.

Зачем нужен:

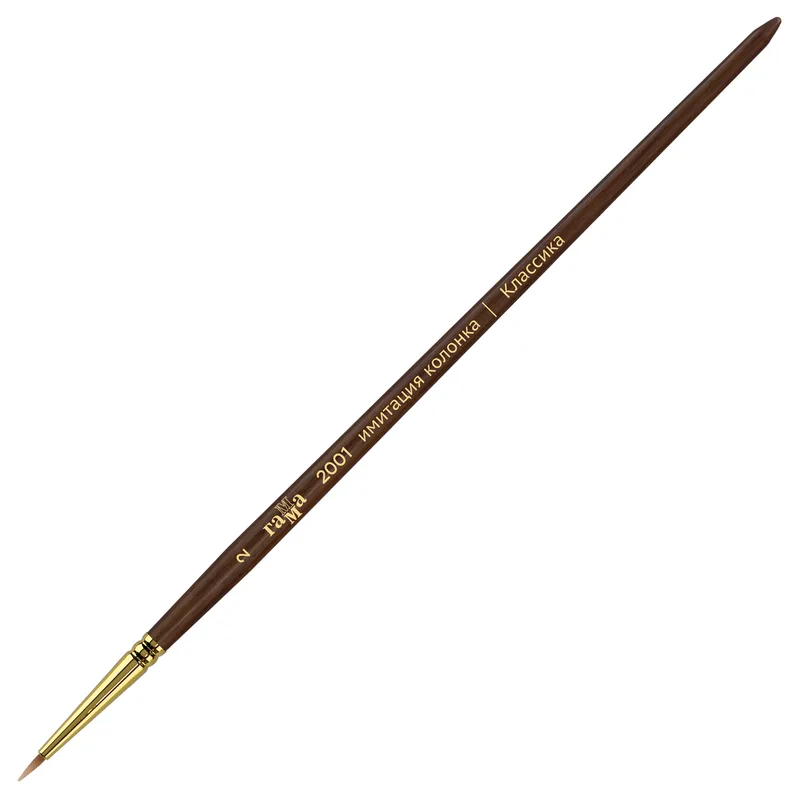

Кисть синтетика круглая №2: детали

Круглая кисть №2 — для мелких деталей выкраски: границы между соседними цветами, тонкие полосы в ритмических упражнениях, подправка края. Синтетика с имитацией колонка держит острый кончик и упруго возвращается в форму, чего у натуральной белки при гуаши не бывает.

Короткая ручка удобна при работе на столе с листом под рукой; длинная нужна только для мольберта.

Зачем нужен:

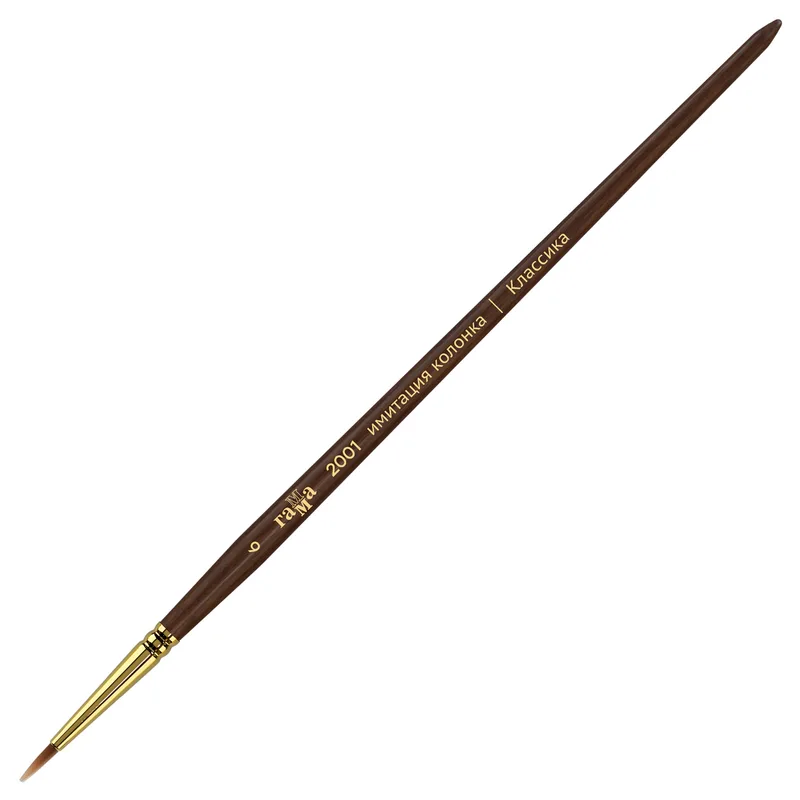

Кисть синтетика круглая №6: заливки среднего размера

Круглая №6 — основная кисть колористических работ: ей заливают ячейки цветового круга, полосы тональных растяжек и небольшие плоскости макетов. Достаточно большая, чтобы закрыть плоскость без полос, и достаточно точная, чтобы подвести край без второй кисти.

Рабочими считаются круглые №4–6; шестёрка взята как более универсальная: четвёрку по площади заменяет двойка с большим числом мазков, шестёрку — ничто.

Зачем нужен:

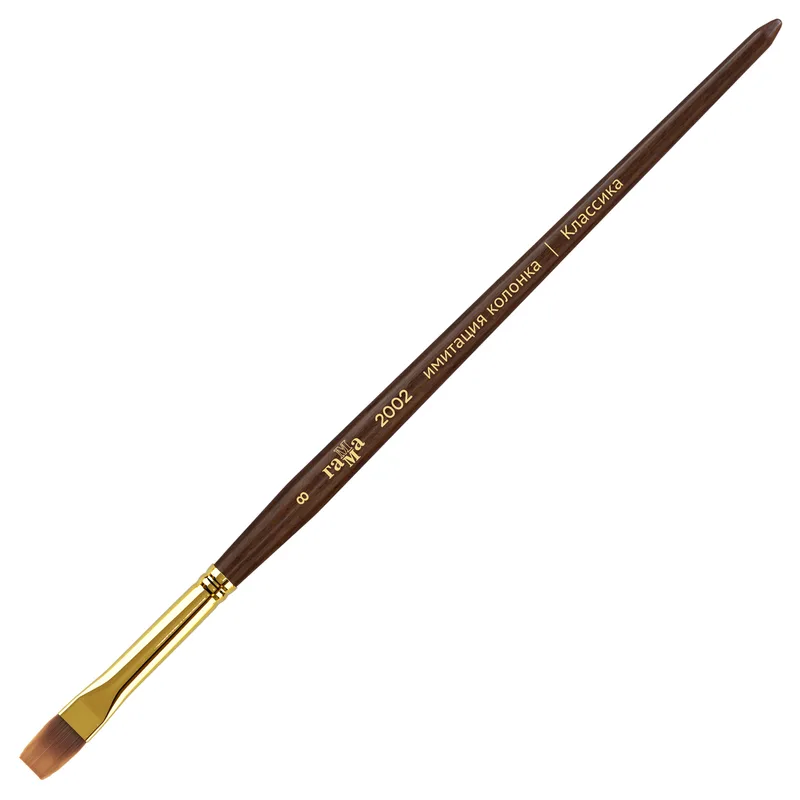

Кисть синтетика плоская №8: ровные заливки плоскостей

Плоская кисть №8 нужна для больших ровных заливок — фона, подложки под композицию, плоскостей выкрасок формата А4. Плоский ворс кладёт краску полосой одной ширины, и стыки между полосами не читаются, если вести кисть в одном направлении.

Той же кистью удобно окрашивать плоскости черновых макетов гуашью вместо темперы, которой в ассортименте нет.

Зачем нужен:

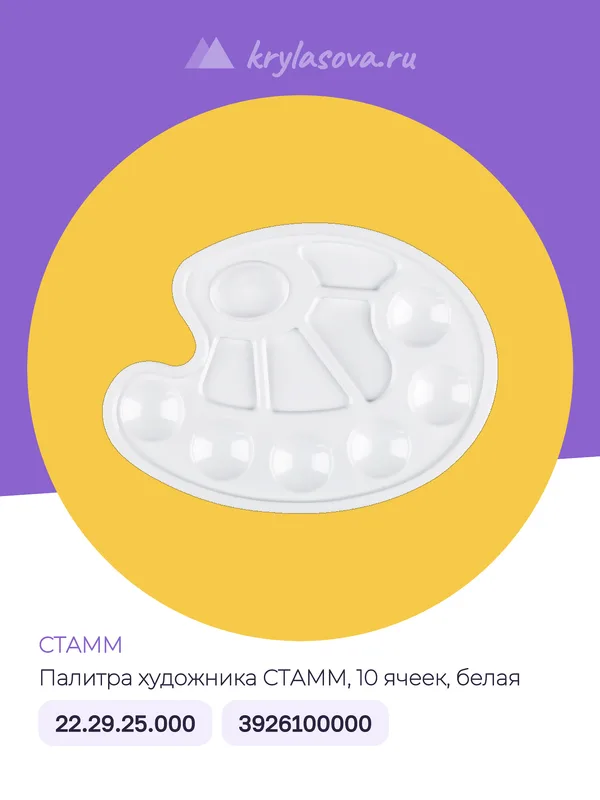

Палитра на 10 ячеек: все колористические упражнения ведутся на палитре

В колористике замесы делаются на палитре, а не в банке: краску набирают в ячейку, добавляют белила или второй цвет, проверяют мазком на черновике и только потом кладут на лист. Десять ячеек — это десять ступеней растяжки, ровно столько, сколько требует упражнение.

Белая пластиковая палитра показывает цвет без искажений и отмывается под краном. Без палитры замес делают в банке, и цвет уходит после второго добавления — поэтому она в базовом наборе.

Зачем нужен:

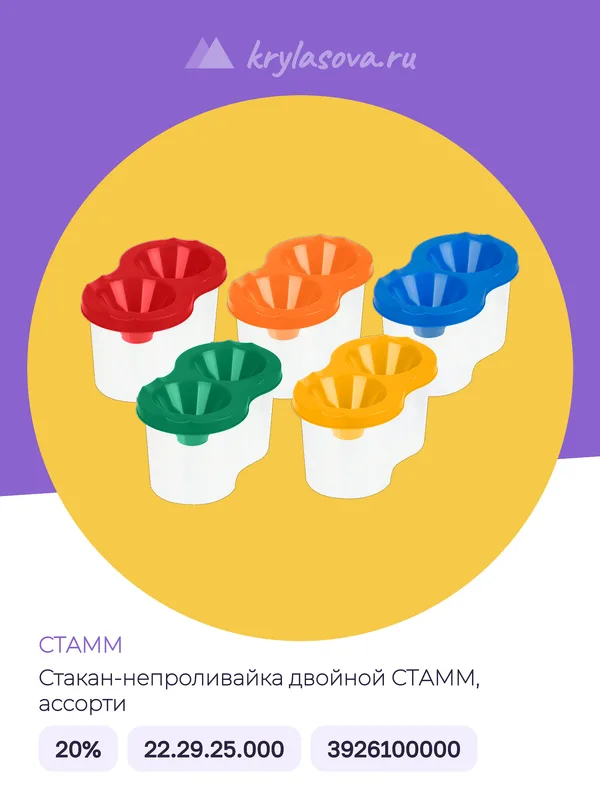

Стакан-непроливайка двойной: чистая и грязная вода

Двойной стакан — это два отделения: в одном кисть моют, из другого берут чистую воду в замес. Пока вода для замеса чистая, растяжки не сереют, а белила не превращаются в грязно-серые. Крышка с воронкой не даёт опрокинуть стакан на чертёж — на столе с «сухой» зоной это главное требование.

Зачем нужен:

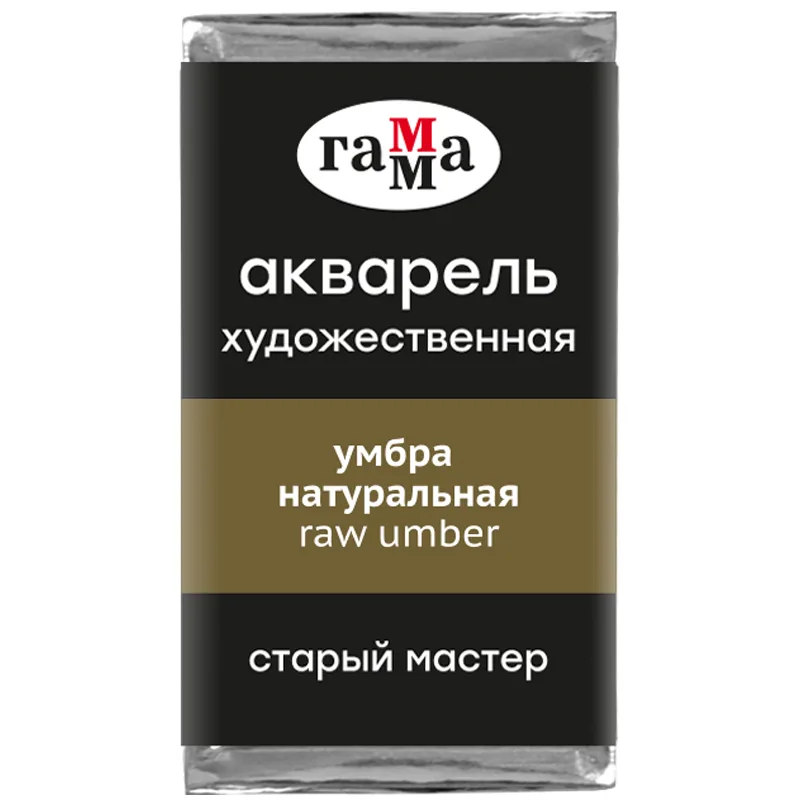

Акварель умбра натуральная, кювета 2,6 мл: основной цвет отмывки

Отмывка в архитектурной графике делается одним цветом, слоями разбавленной краски, и классический цвет для неё — умбра натуральная: серо-коричневая, прозрачная, без красноты. Разбавленная сильно даёт серо-бежевый тон первого слоя, гуще — тени и падающие тени.

Кювета 2,6 мл художественной акварели «Старый мастер»: на отмывку уходит мало краски, кюветы хватает на контрольную работу с запасом. Кюветы в наборе по одной каждого цвета.

Зачем нужен:

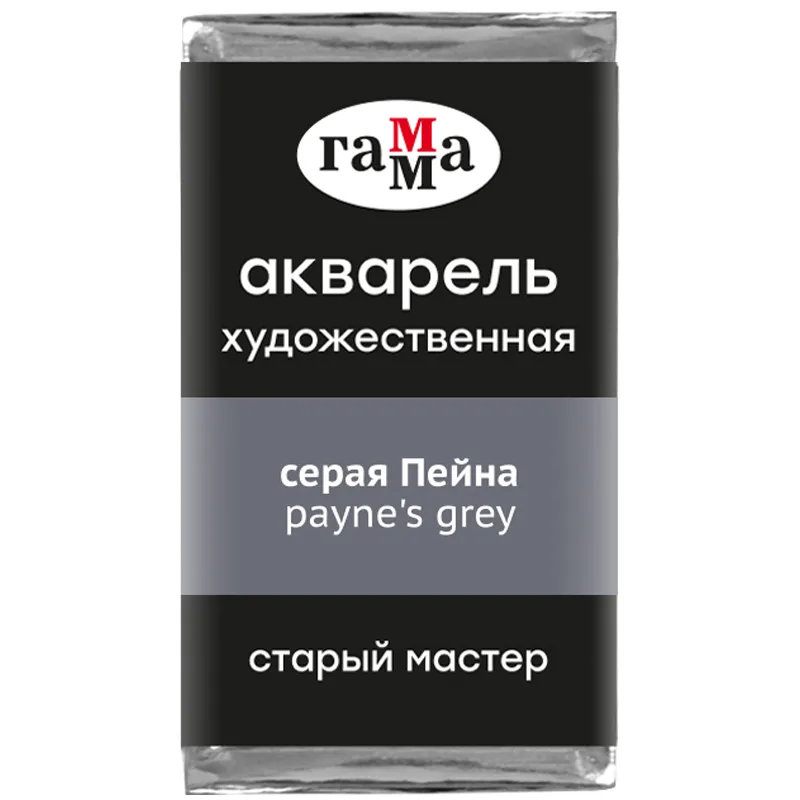

Акварель серая Пейна, кювета 2,6 мл: холодный серый для отмывки

Серая Пейна — синевато-серый, которым в отмывке набирают тени и холодную часть тона. Смесь серой Пейна с умброй натуральной даёт тот самый серо-бежевый, нейтральный, без ухода в коричневое или синее.

Прозрачная, ложится ровно слой на слой — можно наращивать тон в пять-шесть проходов, не размывая нижние.

Зачем нужен:

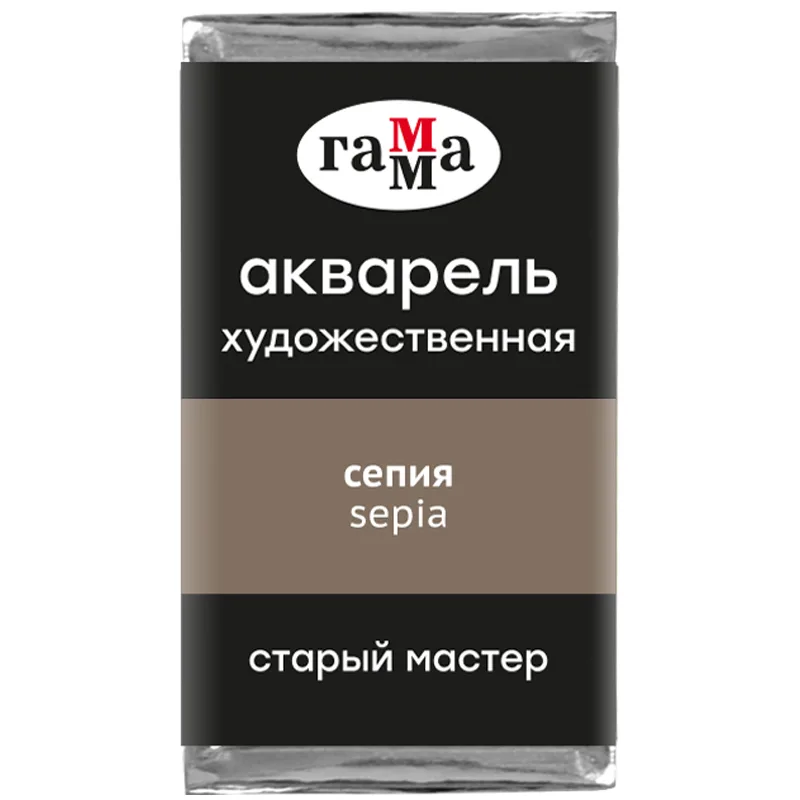

Акварель сепия, кювета 2,6 мл: тёплый серо-коричневый

Сепия — тёплая часть отмывки: ею подкрашивают освещённые плоскости и землю, когда умбра с серой Пейна дают слишком холодный лист. Три кюветы — умбра, серая Пейна, сепия — закрывают весь диапазон серо-бежевых отмывок от холодного до тёплого.

Зачем нужен:

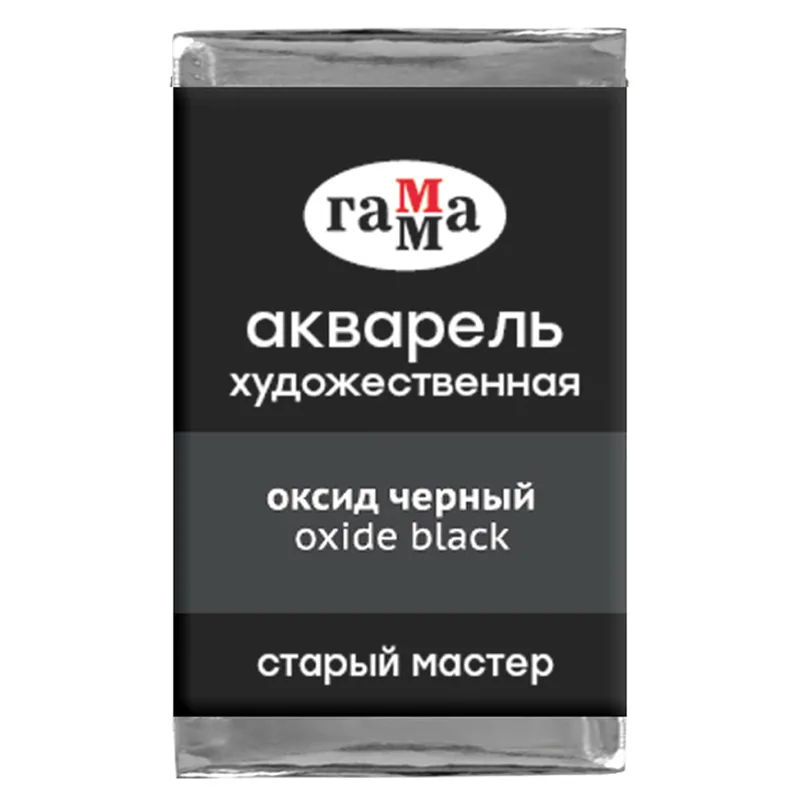

Акварель оксид чёрный, кювета 2,6 мл: чёрный для самых тёмных мест

Чёрный в отмывке нужен точечно: проёмы, глубокие тени, линии обреза. Оксид чёрный — нейтральный, без синевы, в разбавлении даёт ровный серый. Одной кюветы хватает надолго.

Зачем нужен:

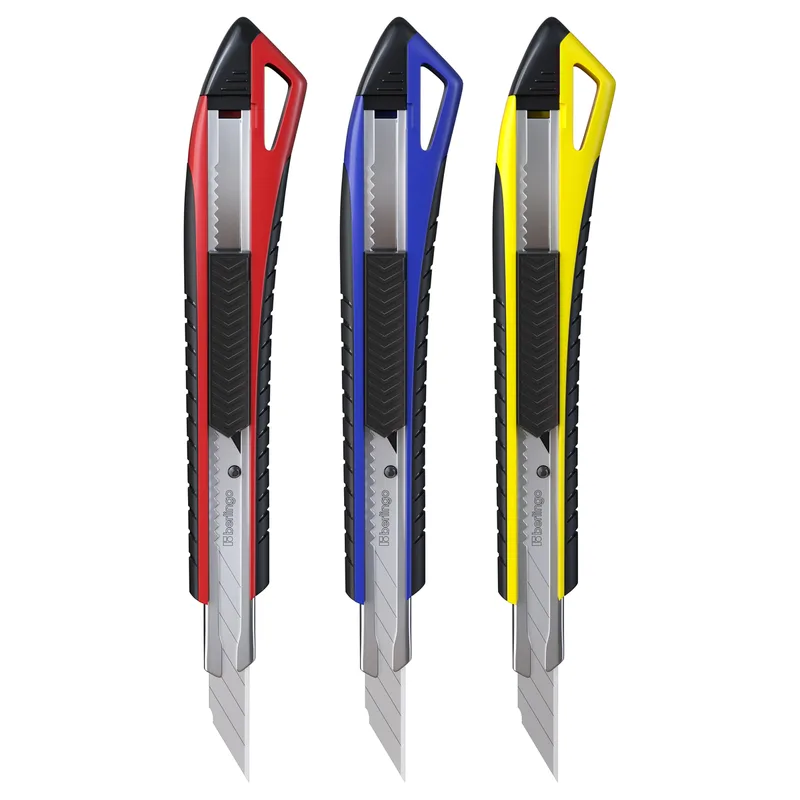

Нож канцелярский 9 мм с металлическими направляющими и автофиксатором

Нож с сегментированным лезвием — основной инструмент раскроя картона под макет: прямые резы по линейке, надрезы под сгиб, обрезка развёрток. Металлические направляющие не дают лезвию люфтить, и рез идёт по линии, а не уходит вбок на толстом картоне.

Автофиксатор держит выдвинутое лезвие при нажиме; затупившийся сегмент отламывают, и нож снова режет с одного прохода. Резать нужно на подложке из ненужного картона: коврика для резки в ассортименте нет.

Зачем нужен:

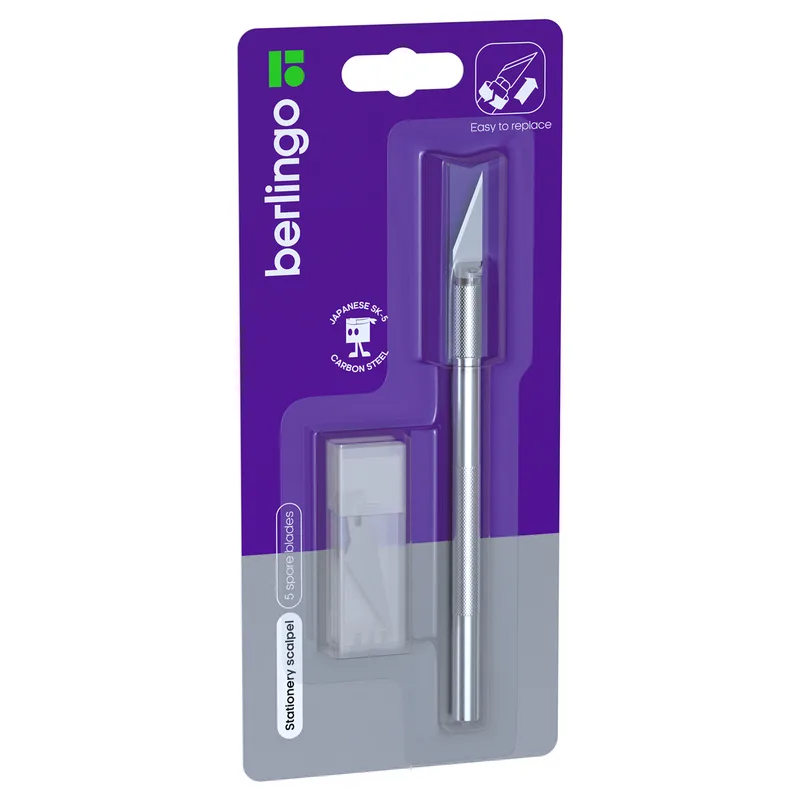

Нож-скальпель со сменными лезвиями: прорезь окон и мелких деталей

Скальпель нужен там, где широкое лезвие ножа не развернуть: оконные проёмы, мелкие вырезы, точная подрезка углов при сборке. Металлический корпус держится как карандаш, и рез контролируется кончиком лезвия.

Пять лезвий в комплекте — на курс; сменные продаются отдельно. Это прямой аналог макетного скальпеля типа X-Acto.

Зачем нужен:

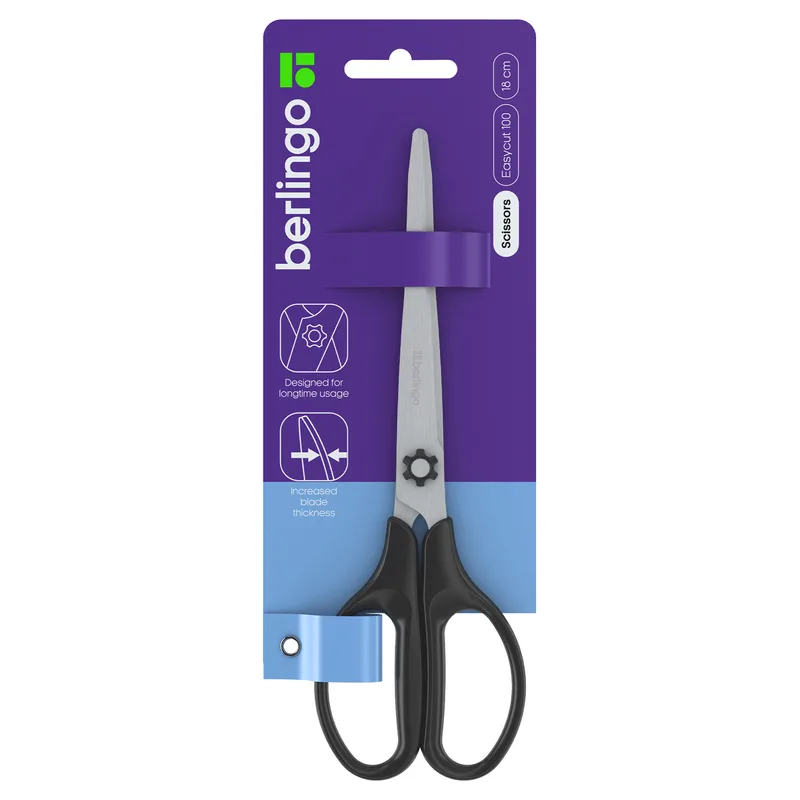

Ножницы 18 см

Ножницы 18 см — для бумаги и тонкого картона: кривые линии развёрток, обрезка кальки и малярной ленты, подрезка полосок для стыков. Средний размер выбран как универсальный: малые ножницы из перечня заменяет скальпель.

Зачем нужен:

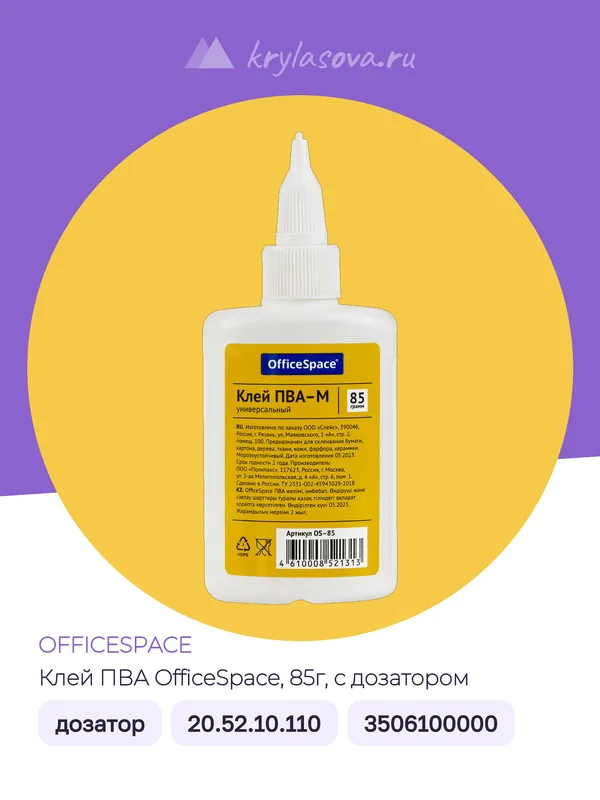

Клей ПВА с дозатором: бумага и картон

ПВА — основной клей макетирования: схватывается за минуту, не желтит белый картон и после высыхания прозрачен. Дозатор с носиком позволяет класть тонкую нить клея вдоль кромки, а не пятно, — стык остаётся аккуратным.

Для чистовых макетов берут прозрачный бескислотный клей; для черновых макетов из картона ПВА достаточен, а для чистовых кромки лучше проклеивать двусторонней лентой.

Зачем нужен:

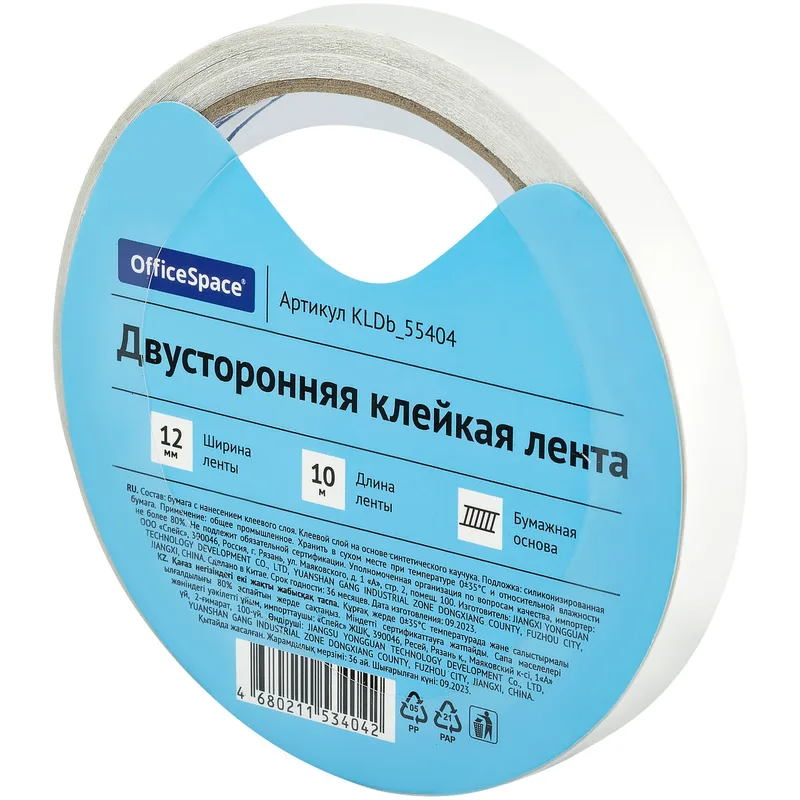

Двусторонняя лента 12 мм: сборка макета без ожидания клея

Двусторонняя лента на бумажной основе держит стык картона сразу, без прижима и сушки: макет собирается за одно занятие. Ширина 12 мм — под кромку картона и полоски-«язычки» развёрток; лента режется скальпелем вместе с картоном.

Зачем нужен:

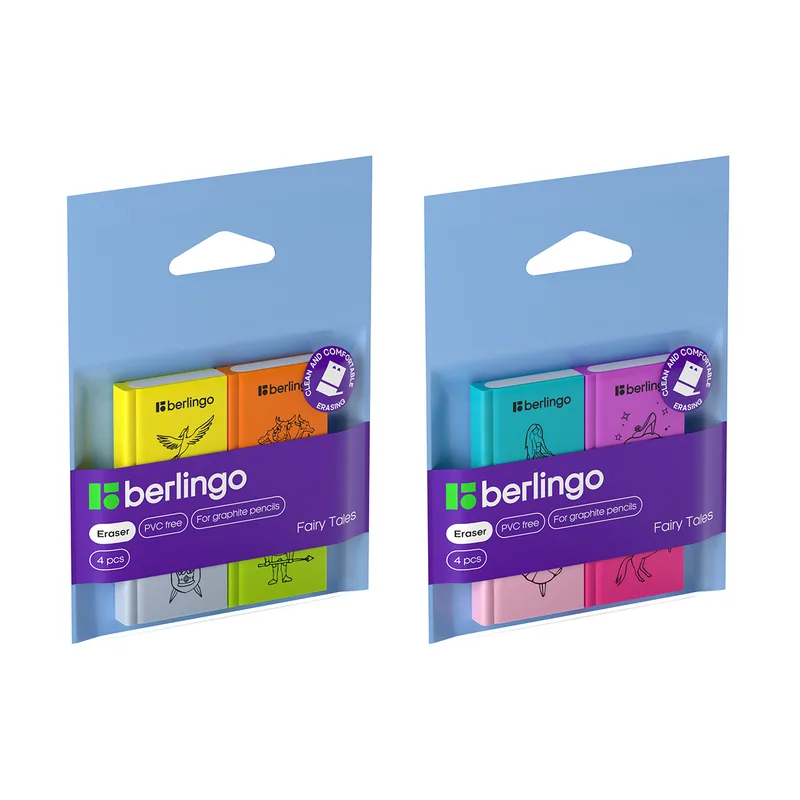

Четыре мягких ластика

Мягкий ластик из термопластичной резины снимает линии построения 2H, не растирая графит и не поднимая ворс ватмана. Четыре штуки в пакете — чтобы один держать чистым для чистовика, а остальные тратить на черновики. Ластик-клячка и ластик-карандаш продаются только упаковками, поэтому в набор не вошли.

Зачем нужен:

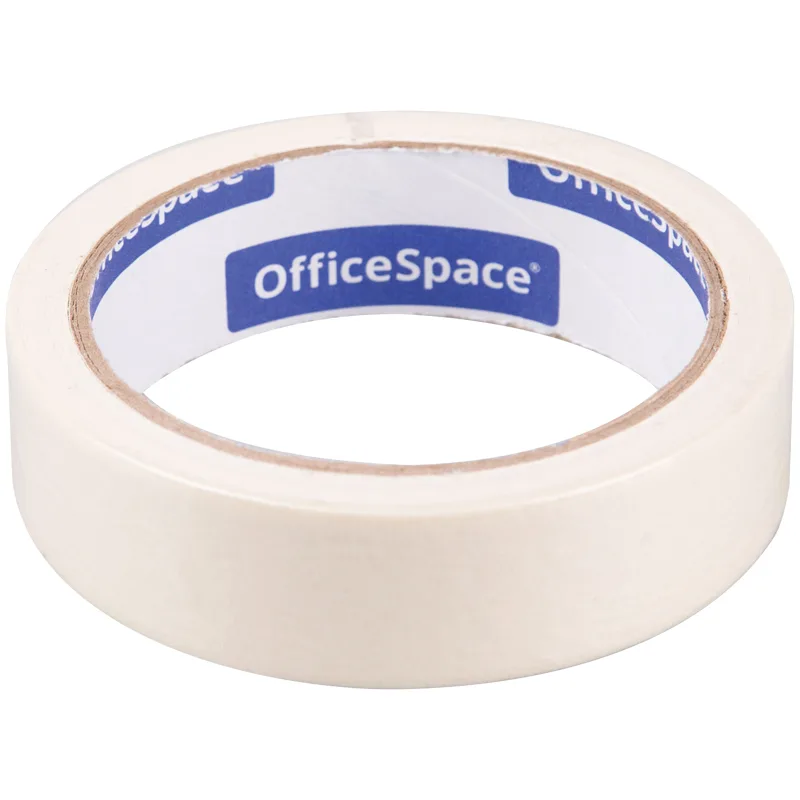

Малярная лента 25 мм: крепить лист, закрывать поля

Малярной лентой лист крепят к столу или планшету по периметру — так работает и рейсшина, и мокрая выкраска, которая иначе коробит бумагу. Ей же закрывают поля перед отмывкой: снятая лента оставляет ровную белую кромку. Бумажная основа отходит от ватмана, не срывая верхний слой.

Зачем нужен:

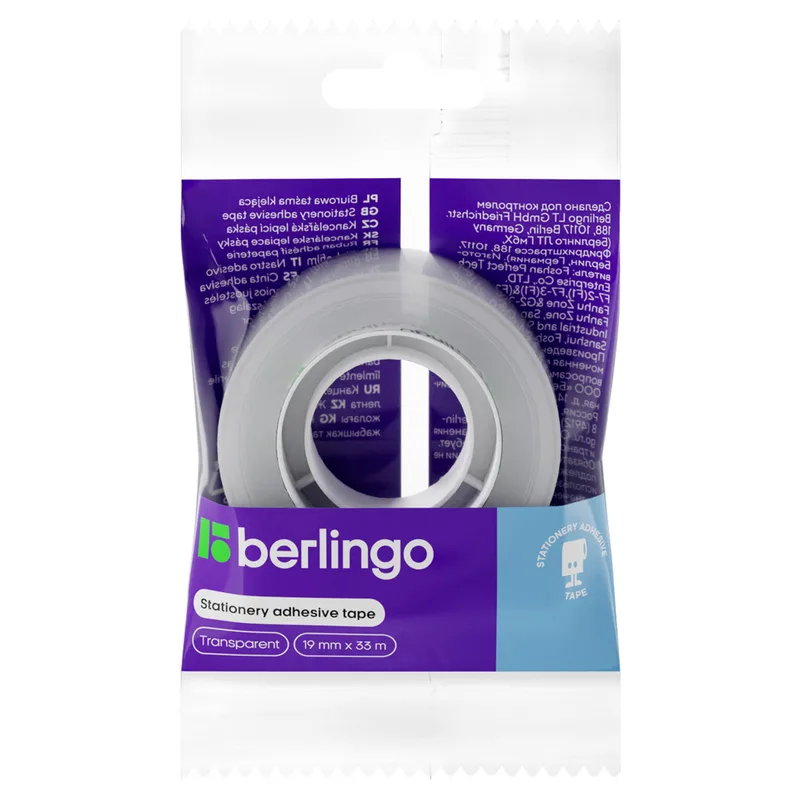

Прозрачная лента 19 мм

Прозрачная лента — для всего, что не связано с чистовым листом: склейка кальки, крепление шаблонов, ремонт развёрток, подклейка миллиметровки на подложку. Тридцать три метра — с запасом на семестр.

Зачем нужен:

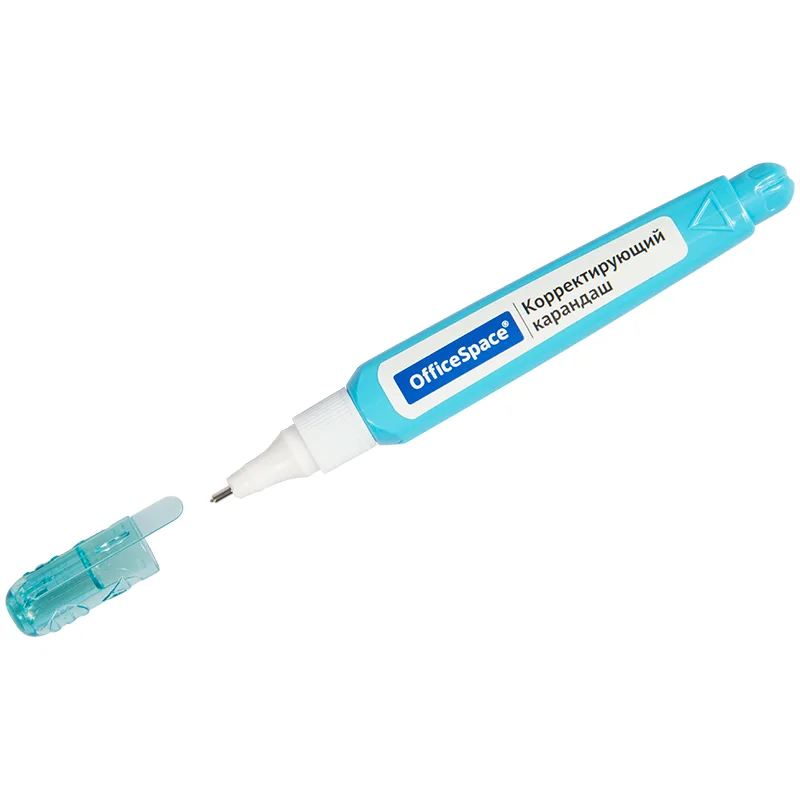

Корректор-карандаш 3 мл с металлическим наконечником: поправить линию линера

Линер не стирается, и ошибка в обводке правится корректором: тонкий металлический наконечник кладёт узкую полосу ровно по линии, не заливая соседние. После высыхания по корректору можно вести линер заново.

Три миллилитра — на курс хватает: правят точечно, а не закрашивают плоскости.

Зачем нужен:

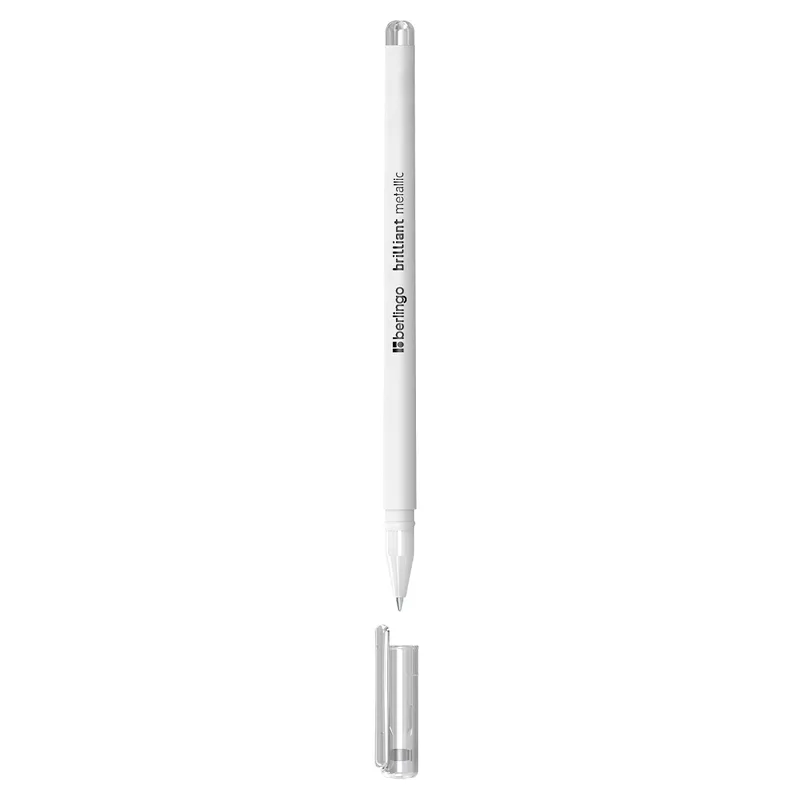

Ручка гелевая белая 0,8 мм: блики и правки на тёмном

Белая гелевая ручка — для бликов и тонких светлых линий по тёмной выкраске и по тонированной бумаге, а также для мелких правок там, где корректор слишком груб. Кроющие белые чернила ложатся поверх гуаши и маркера.

Ручка в наборе одна: у поставщика они идут упаковкой, но студенту нужна одна.
